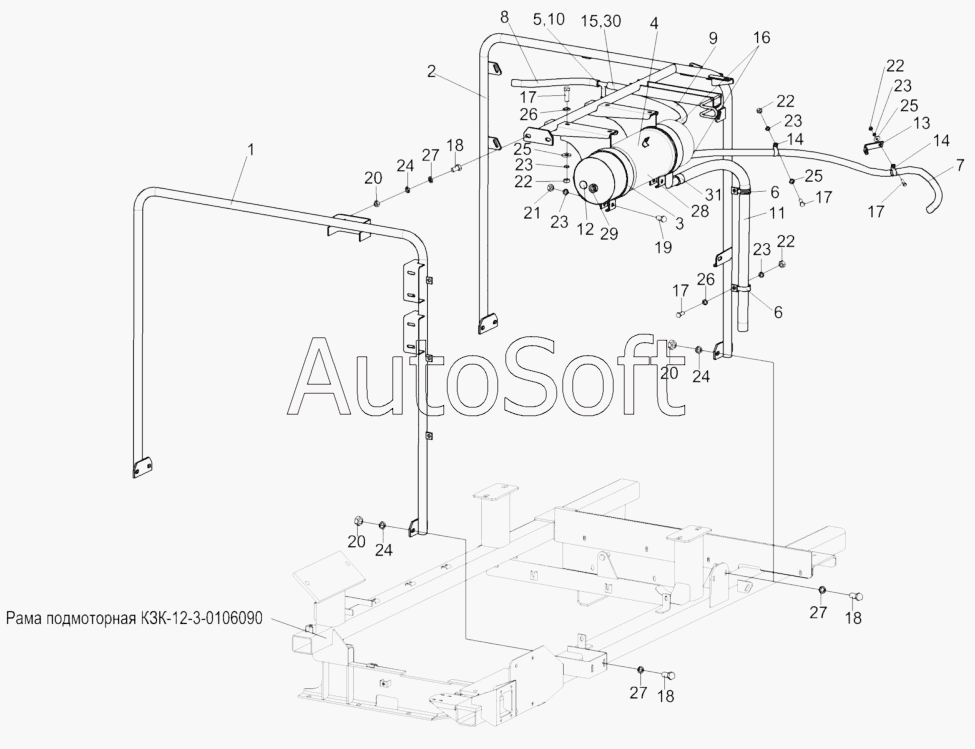

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Установка бачка расширительного КЗК-12-3-0106070
КЗК-12-3-0106070
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
17
17
17
18
18
18
19
20
20
20
21
22
22
22
22
23
23
23
23
23
24
24
24
25
25
25
26
26
27
27
27
28
29
30
31
КЗК-12-3-0106090
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0106070 | К***0 | Установка бачка расширительного | |
| КЗК-12-3-0106090 | К***0 | Рама подмоторная | |
| 1 | К***0 | Опора | |
| 2 | К***А | Труба опорная | |
| 3 | К***А | Хомут | |
| 4 | К***1 | Хомут | |
| 5 | К***0 | Тройник | |
| 6 | К***7 | Хомут | |
| 7 | К***3 | Рукав 14х23-1,6-10362 | |
| 8 | К***4 | Рукав 14х23-1,6-10362 | |
| 9 | К***5 | Рукав 14х23-1,6-10362 | |
| 10 | К***6 | Рукав 14х23-1,6-10362 | |
| 11 | К***7 | Рукав 25х35-1,6-10362 | |
| 12 | К***8 | Пробка | |
| 13 | К***3 | Кронштейн | |
| 14 | К***3 | Каркас хомута | |
| 15 | У***6 | Дроссель | |
| 16 | У***4 | Штуцер | |
| 17 | Б***6 | Болт М8-6gх25-7796 | |
| 18 | Б***6 | Болт М10-6gх30-7796 | |
| 19 | Б***6 | Болт М8-6gх40-7796 | |
| 20 | Г***6 | Гайка М10-6Н-2526 | |
| 21 | Г***6 | Гайка М8-6G-2526 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | К***0 | Бачок расширительный | |
| 29 | Д***К | Датчик-гидросигнализатор | |
| 30 | T***2 | Хомут червячный | |
| 31 | T***2 | Хомут червячный |
