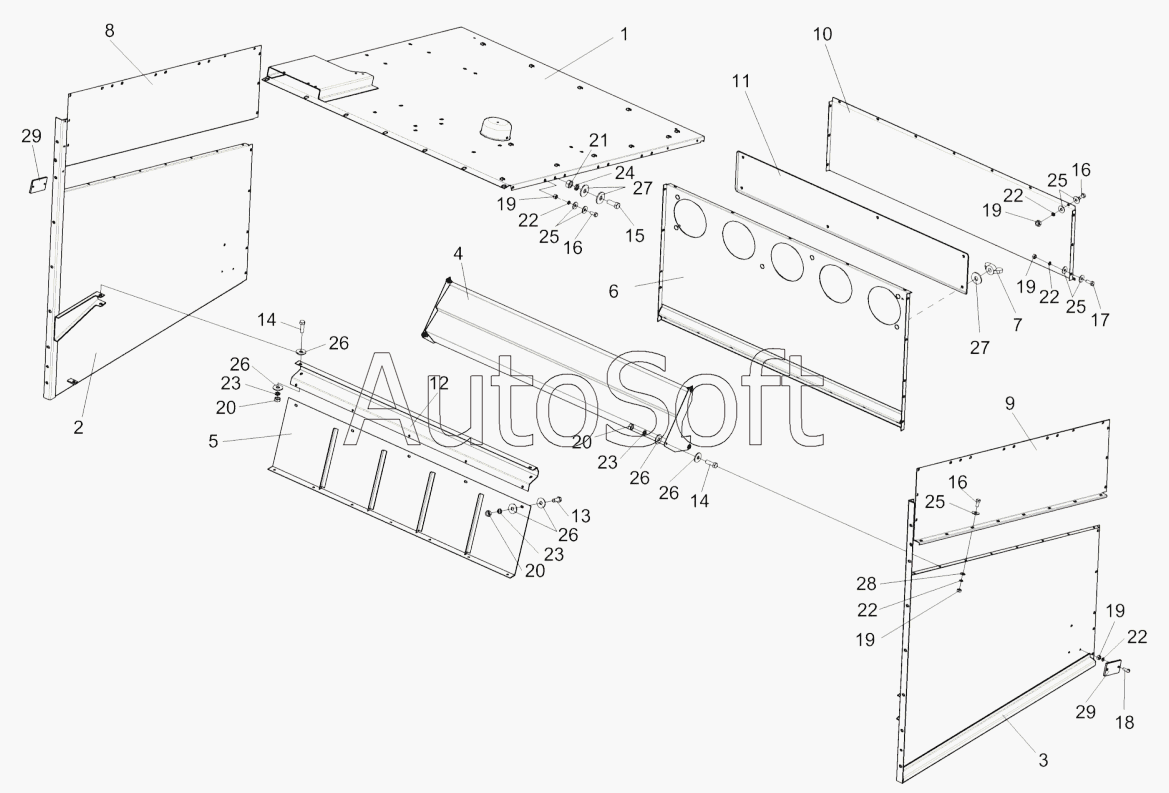

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Капот КЗК-12-0228300В-02
КЗК-12-0228300В-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
18
19
19
19
19
19
20
20
20
21
22
22
22
22
22
23
23
23
24
25
25
25
25
26
26
26
26
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0228300В-02 | К***2 | Капот | |
| 1 | К***1 | Крыша | |
| 2 | К***А | Боковина | |
| 3 | К***1 | Боковина | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Стенка | |
| 6 | К***А | Стенка задняя | |
| 7 | К***0 | Гайка-барашек | |
| 8 | К***5 | Уплотнение | |
| 9 | К***1 | Надстройка | |
| 10 | К***А | Стенка задняя | |
| 11 | К***9 | Крышка | |
| 12 | К***8 | Балка | |
| 13 | Б***6 | Болт М8-6gх20-7796 | |
| 14 | Б***6 | Болт М8-6gх25-7796 | |
| 15 | Б***6 | Болт М10-6gх25-7796 | |
| 16 | Б***8 | Болт М6-6gх14-7798 | |
| 17 | Б***8 | Болт М6-6gх16-7798 | |
| 18 | В***3 | Винт В.М6-6gх16-17473 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба A 6.01-6958 | |
| 26 | Ш***8 | Шайба A 8.01-6958 | |
| 27 | Ш***8 | Шайба A 10.01-6958 | |
| 28 | Ш***1 | Шайба C.6.01-11371 | |
| 29 | 3***1 | Световозвращатель |
