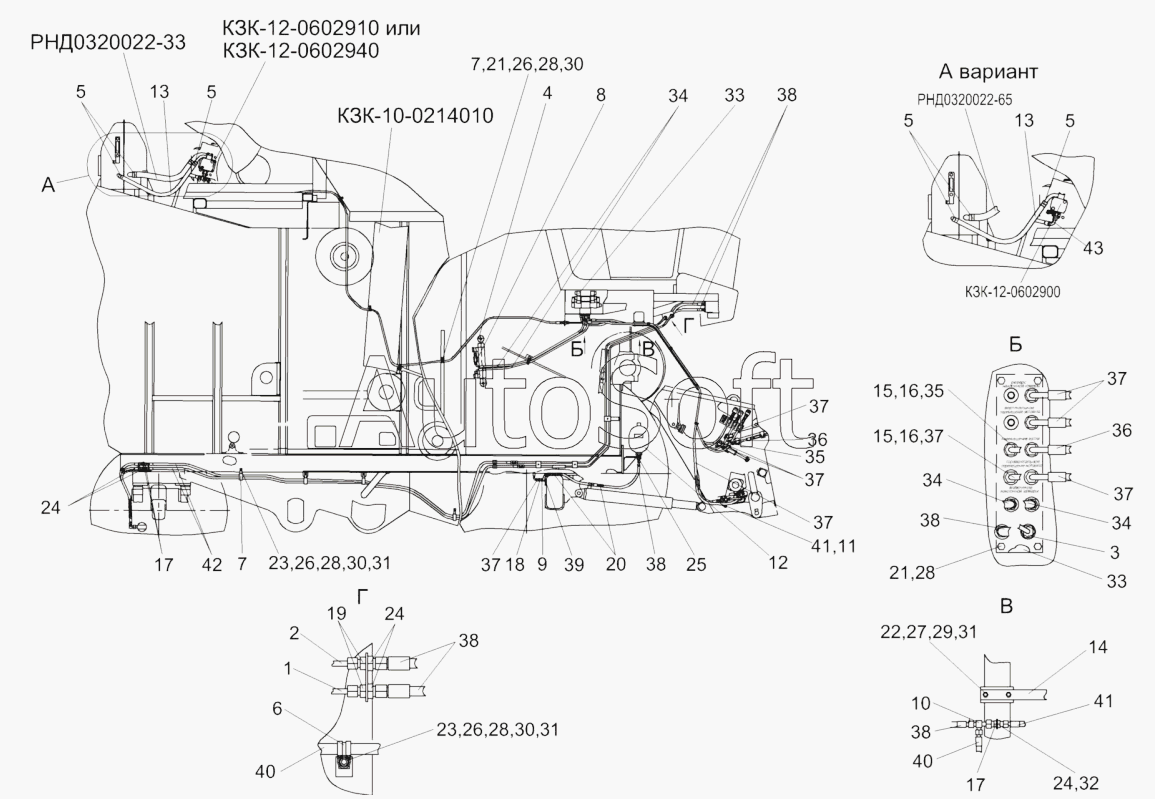

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Гидросистема рабочих органов и рулевого управления КЗК-12-0602000Б
38
38
38
38
38
26
26
26
27
28
28
28
28
29
30
30
30
31
31
31
32
33
33
34
34
34
35
35
36
36
37
37
37
37
37
37
37
25
39
40
40
41
41
42
43
РНД0320022-65
КЗК-12-0602900
КЗК-10-0214010
КЗК-12-0602940
КЗК-12-0602910
РНД0320022-33
13
13
1
2
3
4
5
5
5
5
6
7
7
8
9
10
11
12
КЗК-12-0602000Б
14
15
15
16
16
17
17
18
19
20
21
21
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0214010 | К***0 | Корпус | |
| КЗК-12-0602000Б | К***Б | Гидросистема рабочих органов и рулевого управления | |
| КЗК-12-0602900 | К***0 | Насос | |
| КЗК-12-0602910 | К***0 | Насос двухсекционный | |
| КЗК-12-0602940 | К***0 | Насос двухсекционный | |
| РНД0320022-33 | Р***3 | Рукав всасывающий 17 G-20 | |
| РНД0320022-65 | Р***5 | Рукав всасывающий 17 G-20 | |
| 1 | К***А | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***1 | Хомут | |
| 7 | К***4 | Хомут | |
| 8 | К***А | Дроссель с обратным клапаном | |
| 9 | К***1 | Крестовина | |
| 10 | У***0 | Тройник | |
| 11 | О***2 | Оплетка | |
| 12 | У***0 | Пневмогидроаккумулятор | |
| 13 | Р***4 | Рукав | |
| 14 | К***8 | Кронштейн | |
| 15 | П***1 | Ниппель | |
| 16 | П***А | Штуцер | |
| 17 | П***6 | Штуцер переборочный | |
| 18 | П***1 | Штуцер | |
| 19 | У***2 | Штуцер | |
| 20 | У***8 | Оплетка | |
| 21 | Б***6 | Болт М8-6gх16-7796 | |
| 22 | Б***6 | Болт М10-6gх25-7796 | |
| 23 | Б***2 | Болт М8-6gх20-7802 | |
| 24 | Г***6 | Гайка М16х1,5-6G – 2526 | |
| 25 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 26 | Г***5 | Гайка M8-6G-5915 | |
| 27 | Г***5 | Гайка M10-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба C.8.01-11371-78 | |
| 31 | Ш***1 | Шайба C.10.01-11371 | |
| 32 | Ш***1 | Шайба C.16.01-11371 | |
| 33 | G***1 | Гидроблок | |
| 34 | Р***0 | Рукав | |
| 35 | Р***0 | Рукав | |
| 36 | Р***0 | Рукав | |
| 37 | Р***0 | Рукав | |
| 38 | Р***0 | Рукав | |
| 39 | Р***0 | Рукав | |
| 40 | Р***0 | Рукав | |
| 41 | Р***0 | Рукав | |
| 42 | Р***0 | Рукав | |
| 43 | Р***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
