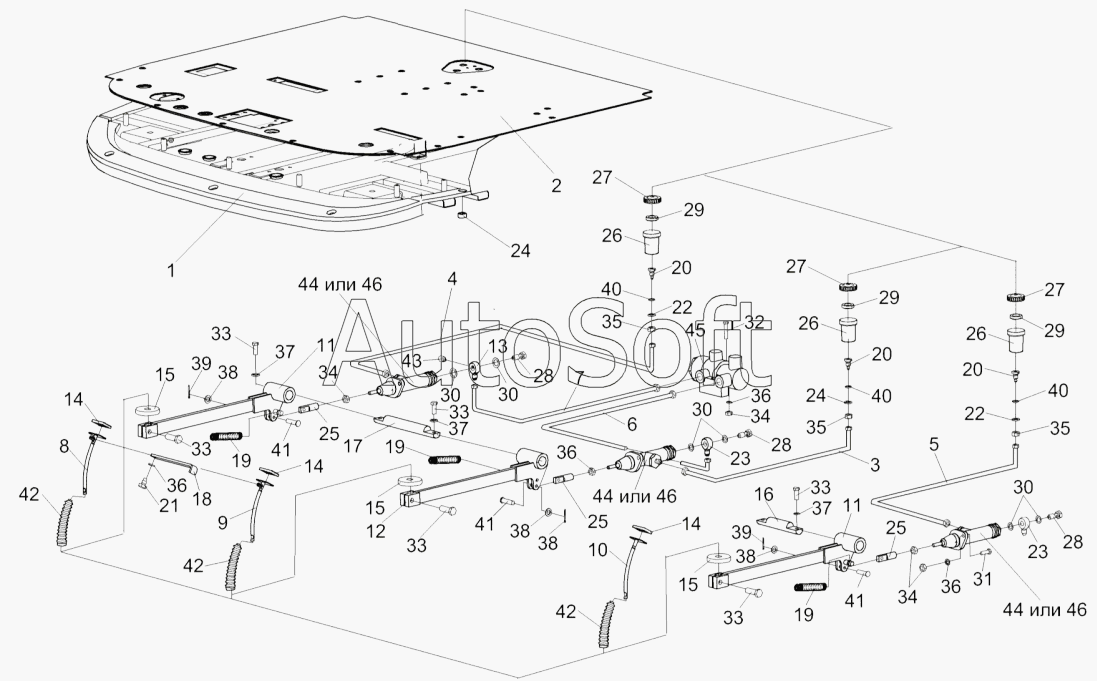

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Рычаги и трубопроводы площадки управления
35
35
35
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
33
33
33
33
33
34
34
34
23
23
36
36
36
36
37
37
37
38
38
38
38
39
39
40
40
40
41
41
41
42
42
42
43
44
44
44
45
46
46
46
12
1
2
3
4
5
6
7
8
9
10
11
11
КЗК-12-0119000А
13
14
14
14
15
15
15
16
17
18
19
19
19
20
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119000А | К***А | Площадка управления | |
| 1 | К***А | Площадка | |
| 2 | К***0 | Коврик | |
| 3 | К***А | Трубопровод | |
| 4 | К***А | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | К***0 | Рычаг | |
| 9 | К***0 | Рычаг | |
| 10 | К***0 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | К***1 | Рычаг | |
| 13 | У***0 | Угольник | |
| 14 | К***2 | Подушка | |
| 15 | К***2 | Шайба | |
| 16 | К***5 | Ось | |
| 17 | К***6 | Ось | |
| 18 | У***6 | Планка | |
| 19 | У***А | Пружина | |
| 20 | У***9 | Штуцер бачка | |
| 21 | У***1 | Винт | |
| 22 | У***3 | Шайба | |
| 23 | У***2 | Угольник | |
| 24 | У***3 | Втулка | |
| 25 | Р***2 | Вилка | |
| 26 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 27 | 5***5 | Крышка бачка | |
| 28 | 5***3 | Болт | |
| 29 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 30 | 7***5 | Прокладка | |
| 31 | Б***6 | Болт М8-6gх25-7796 | |
| 32 | Б***6 | Болт М8-6gх50-7796 | |
| 33 | Б***6 | Болт М10-6gх30-7796 | |
| 34 | Г***5 | Гайка М8-6G-5915 | |
| 35 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***1 | Шайба С.8.01-11371 | |
| 39 | Ш***7 | Шплинт 2х20-397 | |
| 40 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 41 | О***0 | Ось 6-8b12х30-9650 | |
| 42 | V***4 | Чехол | |
| 43 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 44 | Е***3 | Главный цилиндр | |
| 45 | 3***0 | Регулятор давления | |
| 46 | Т***0 | Цилиндр главный привода тормозов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
