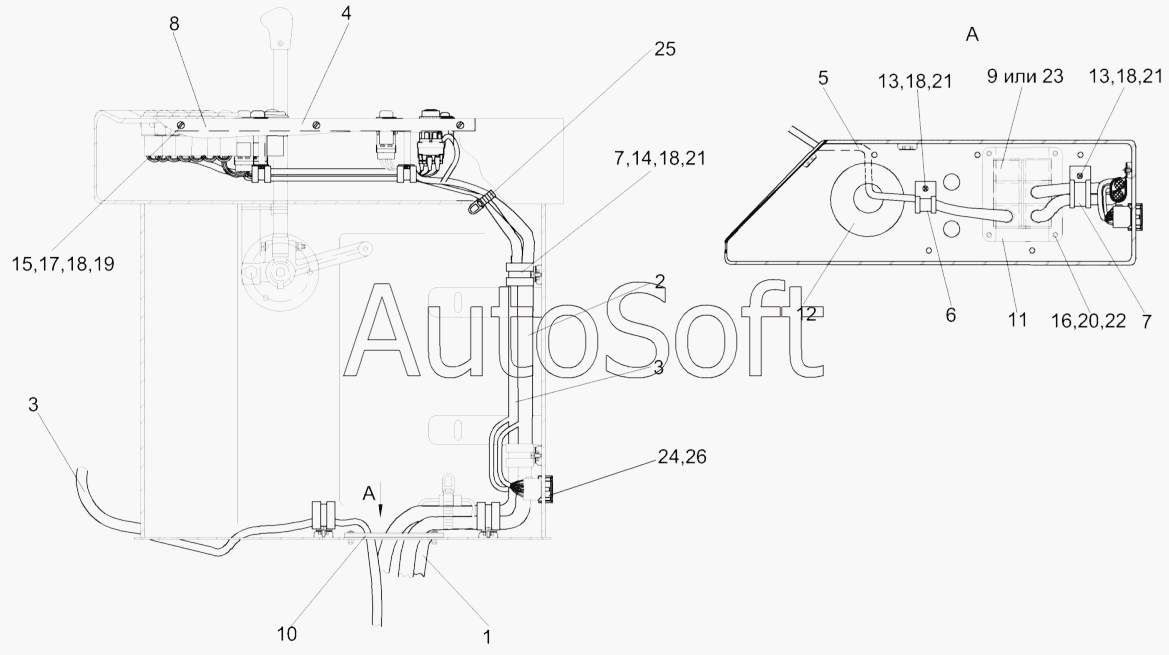

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Электрооборудование пульта управления КЗК-12-0119500А-01
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
18
19
20
21
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Жгут системы смазки | |
| 2 | К***А | Жгут пульта управления | |
| 3 | К***А | Жгут дополнительный пульта управления | |
| 4 | К***В | Панель выключателей | |
| 5 | К***0 | Жгут панели оператора | |
| 6 | К***1 | Хомут | |
| 7 | К***4 | Хомут | |
| 8 | К***7 | Уголок | |
| 9 | К***2 | Заглушка | |
| 10 | К***4 | Прокладка | |
| 11 | К***4 | Кронштейн | |
| 12 | У***3 | Втулка | |
| 13 | В***3 | Винт В.М5-6gх10-17473 | |
| 14 | В***3 | Винт В.М5-6gх12-17473 | |
| 15 | В***5 | Винт В2.М5-6gх14-17475 | |
| 16 | В***3 | Винт В.М6-6gх18-17473 | |
| 17 | Г***7 | Гайка М5-6G.6-5927 | |
| 18 | Ш***2 | Шайба 5.65Г-6402 | |
| 19 | Ш***8 | Шайба A5.01-6958 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***1 | Шайба C.5.01-11371 | |
| 22 | Ш***1 | Шайба C.6.01-11371 | |
| 23 | 9***5 | Заглушка | |
| 24 | 1***1 | Колодка штыревая | |
| 25 | Л***а | Лента стяжная зубчатая | |
| 26 | 0***1 | Фиксатор |
