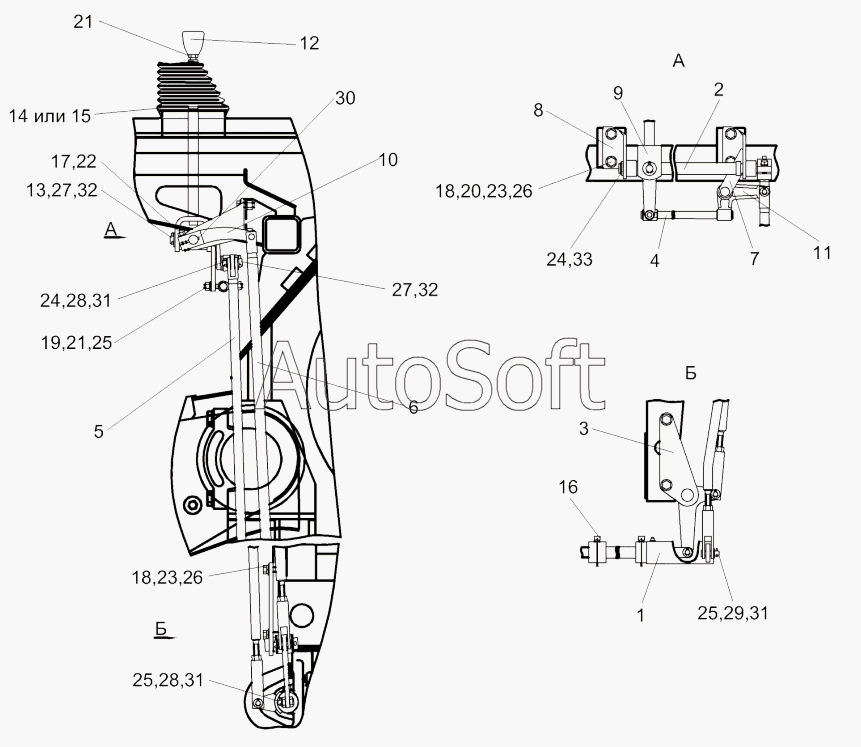

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Установка механизма управления коробкой диапазонов КЗК-12-0119040А-01
25
25
25
17
18
18
19
20
21
21
22
23
23
24
24
16
26
26
27
27
28
28
29
30
31
31
31
32
32
33
8
КЗК-12-0119060А-01
1
2
3
4
5
6
7
КЗК-12-0119040А-01
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119040А-01 | К***1 | Установка механизма управления коробкой диапозонов | |
| КЗК-12-0119060А-01 | К***1 | Блок переключения | |
| 1 | К***0 | Шток | |
| 2 | К***1 | Вал | |
| 3 | К***0 | Опора | |
| 4 | К***1 | Тяга | |
| 5 | К***0 | Тяга | |
| 6 | К***0 | Тяга | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Рычаг | |
| 10 | К***0 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | К***1 | Рукоятка | |
| 13 | К***8 | Ось | |
| 14 | 8***А | Чехол | |
| 15 | 8***А | Чехол | |
| 16 | 3***6 | Болт штока | |
| 17 | Б***6 | Болт М10-6gх35-7796 | |
| 18 | Б***6 | Болт М12-6gх30-7796 | |
| 19 | Г***5 | Гайка М10-6С-5915 | |
| 20 | Г***5 | Гайка М12-60-5915 | |
| 21 | Г***6 | Гайка М12-60-5916 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***9 | Шайба 20.01-9649 | |
| 25 | Ш***1 | Шайба С.10.01-11371 | |
| 26 | Ш***1 | Шайба С.12.01-11371 | |
| 27 | Ш***1 | Шайба С.16.01-11371 | |
| 28 | О***0 | Ось 6-10b12х32-9650 | |
| 29 | О***0 | Ось 6-10 b12х35-9650 | |
| 30 | Ш***0 | Шпонка 2-6х6х25-23360 | |
| 31 | Ш***7 | Шплинт 3,2х25-397 | |
| 32 | Ш***7 | Шплинт 4х22-397 | |
| 33 | В***2 | Кольцо В20-13942 |
