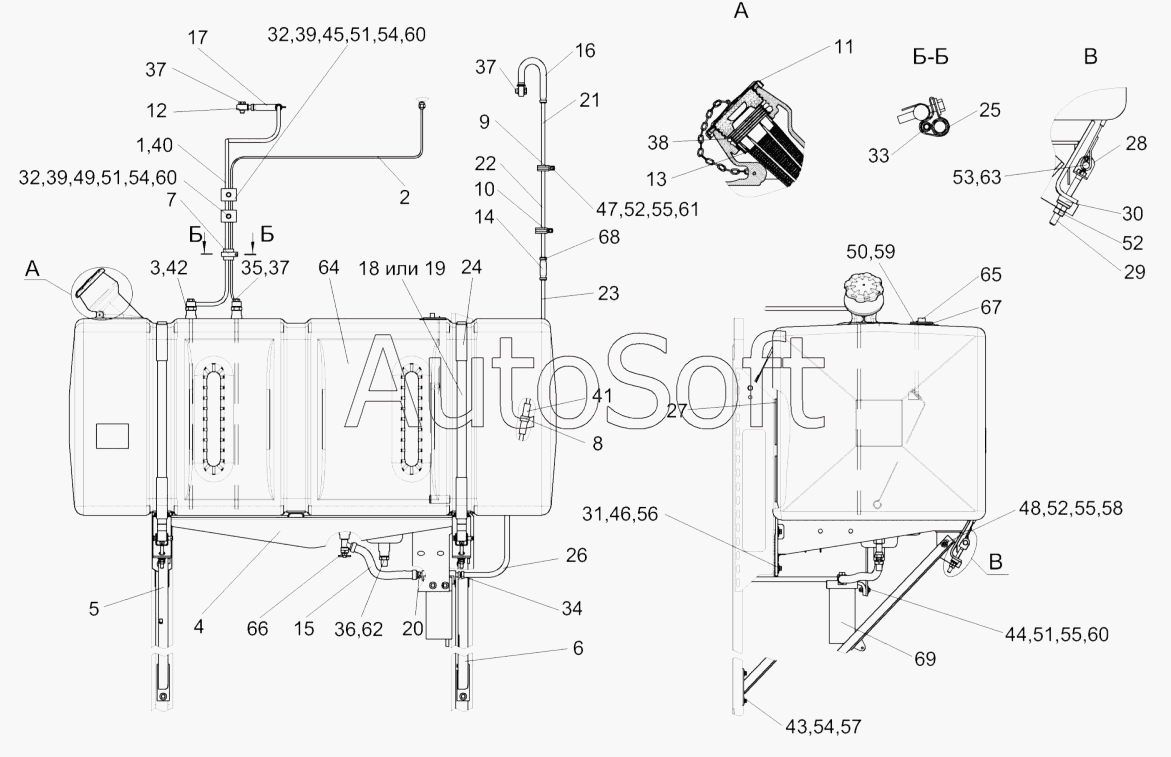

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Установка бака топливного КЗК-12-0126600
44
52
52
52
51
51
51
50
49
48
47
46
45
53
43
42
41
40
39
39
38
37
37
37
36
61
69
68
67
66
65
64
63
62
35
60
60
60
59
58
57
56
55
55
55
54
54
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
26
34
33
32
32
31
30
29
28
27
КЗК-12-0126600
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0126600 | К***0 | Установка бака топливного | |
| 1 | К***А | Топливопровод сливной | |
| 2 | К***А | Топливопровод сливной | |
| 3 | К***0 | Трубка | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Раскос | |
| 6 | К***0 | Раскос | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | К***5 | Хомут | |
| 10 | К***7 | Хомут | |
| 11 | К***0 | Крышка | |
| 12 | У***0 | Штуцер | |
| 13 | 1***6 | Фильтр 1606 | |
| 14 | К***2 | Рукав 12х20-1,6-10362 | |
| 15 | К***4 | Рукав 16х25-1,6-10362 | |
| 16 | К***5 | Рукав 12х20-1,6-10362 | |
| 17 | К***6 | Рукав 12х20-1,6-10362 | |
| 18 | К***4 | Хомут | |
| 19 | К***1 | Хомут | |
| 20 | К***1 | Штуцер | |
| 21 | К***А | Топливопровод заборный | |
| 22 | К***6 | Топливопровод | |
| 23 | К***7 | Топливопровод | |
| 24 | К***2 | Уплотнитель | |
| 25 | К***3 | Уплотнение | |
| 26 | К***6 | Рукав 12х20-1,6-10362 | |
| 27 | К***7 | Прокладка | |
| 28 | К***А | Кронштейн | |
| 29 | К***5 | Болт | |
| 30 | К***6 | Шайба сферическая | |
| 31 | К***2 | Шайба | |
| 32 | К***9 | Прокладка | |
| 33 | К***1 | Прокладка | |
| 34 | К***А | Штуцер | |
| 35 | К***А | Болт специальный | |
| 36 | М***2 | Штуцер | |
| 37 | У***1 | Шайба | |
| 38 | У***2 | Пружина | |
| 39 | У***А | Брус | |
| 40 | У***9 | Оплетка | |
| 41 | У***7 | Рукав | |
| 42 | 2***8 | Прокладка | |
| 43 | Б***6 | Болт М8-6gх25-7796 | |
| 44 | Б***6 | Болт М8-6gх30-7796 | |
| 45 | Б***6 | Болт М8-6gх40-7796 | |
| 46 | Б***6 | Болт М12-6gх30-7796 | |
| 47 | Б***6 | Болт М10-6gх20-7796 | |
| 48 | Б***6 | Болт М10-6gх30-7796 | |
| 49 | Б***2 | Болт М8-6gх35-7802 | |
| 50 | В***3 | Винт В.М5-6gх14-17473 | |
| 51 | Г***5 | Гайка М8-6С-5915 | |
| 52 | Г***5 | Гайка М10-6С-5915 | |
| 53 | О***0 | Ось 6-12 b12х60-9650 | |
| 54 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 55 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 56 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 57 | Ш***8 | Шайба С8.01-6958 | |
| 58 | Ш***8 | Шайба С10.01-6958 | |
| 59 | Ш***1 | Шайба С.5.01-11371 | |
| 60 | Ш***1 | Шайба С.8.01-11371 | |
| 61 | Ш***1 | Шайба С.10.01-11371 | |
| 62 | Ш***2 | Шарик 14,288-60-3722 | |
| 63 | Ш***7 | Шплинт 3,2х18-397 | |
| 64 | К***0 | Бак топливный | |
| 65 | Д***3 | Датчик | |
| 66 | В***0 | Кран | |
| 67 | 2***6 | Прокладка | |
| 68 | T***2 | Хомут червячный | |
| 69 | 2***0 | Фильтр грубой очистки топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
