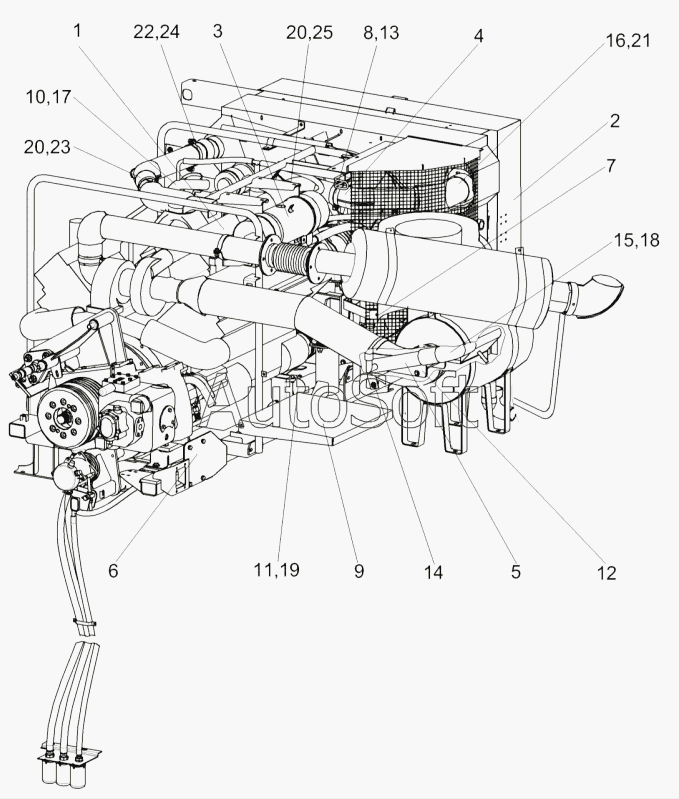

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2 (2013). Установка двигателя КЗК-12-3-0106000-01
13
25
24
23
22
21
20
20
19
18
17
16
15
14
КЗК-12-3-0106000-01
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0106000-01 | К***1 | Установка двигателя | |
| 1 | К***1 | Двигатель | |
| 2 | К***0 | Радиатор | |
| 3 | К***0 | Установка бачка расширительного | |
| 4 | К***0 | Труба воздушная | |
| 5 | К***0 | Труба водяная нижняя | |
| 6 | К***0 | Опора | |
| 7 | К***Г | Установка ограждения | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Ступенька | |
| 10 | К***4 | Рукав 42х55-1,47-10362 | |
| 11 | К***5 | Рукав 60х73-0,49-10362 | |
| 12 | К***7 | Щит | |
| 13 | К***3 | Хомут | |
| 14 | У***3 | Шайба | |
| 15 | E***0 | Патрубок | |
| 16 | V***0 | Патрубок | |
| 17 | G***2 | Хомут без компенсатора GBS M53/20 W2 | |
| 18 | G***2 | Хомут без компенсатора GBS M66/20 W2 | |
| 19 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 20 | G***2 | Хомут без компенсатора | |
| 21 | G***2 | Хомут без компенсатора GBS M108/25 W2 | |
| 22 | G***2 | Хомут без компенсатора GBS M117/25 W2 | |
| 23 | Р***2 | Рукав 90х104-0,29-10362 | |
| 24 | Р***2 | Рукав 100х114-0,29-10362 | |
| 25 | V***0 | Рукав |
