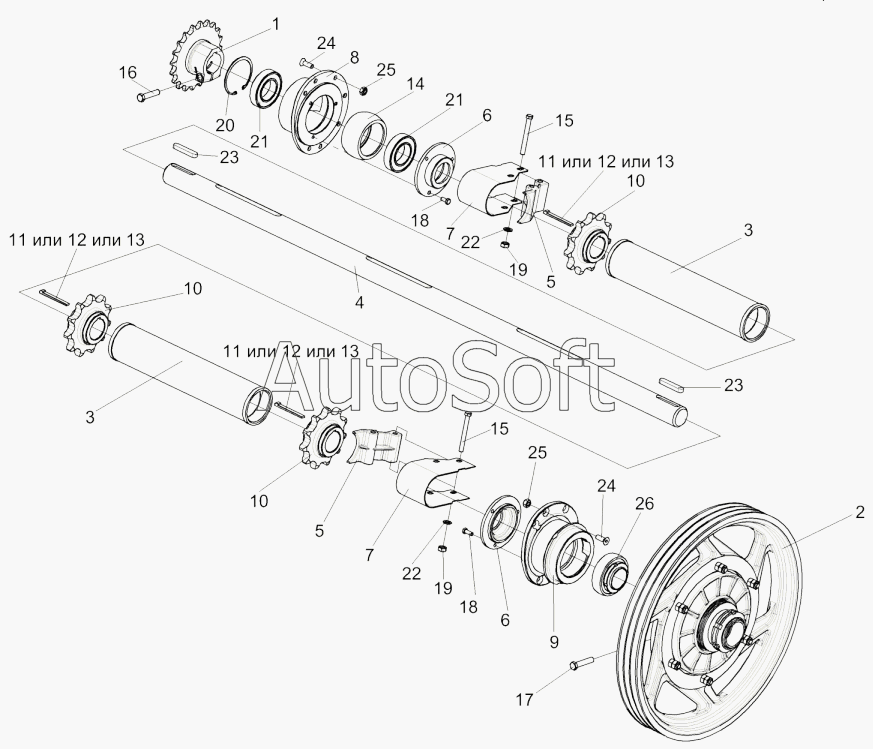

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Установка вала верхнего КЗК-8-1813000
12
12
12
26
25
25
24
24
23
23
22
22
21
21
20
19
19
18
18
17
16
15
15
14
13
13
13
11
11
11
10
10
10
9
8
7
7
6
6
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1813010 | К***0 | Корпус | |
| КЗК-12-1813020 | К***0 | Корпус | |
| КЗК-8-1810000 | К***0 | Камера наклонная | |
| КЗК-8-1813000 | К***0 | Вал верхний | |
| 1 | К***1 | Звездочка | |
| 2 | К***0 | Муфта предохранительная | |
| 3 | К***4 | Кожух | |
| 4 | К***1 | Вал | |
| 5 | К***1 | Вкладыш | |
| 6 | К***1 | Крышка | |
| 7 | К***1 | Кожух | |
| 8 | К***2 | Корпус | |
| 9 | К***3 | Корпус | |
| 10 | К***А | Звездочка | |
| 11 | К***3 | Шпонка | |
| 12 | К***1 | Шпонка | |
| 13 | К***2 | Шпонка | |
| 14 | К***4 | Втулка | |
| 15 | Б***6 | Болт M10-6gx100-7796 | |
| 16 | Б***6 | Болт M12-6gx55-7796 | |
| 17 | Б***6 | Болт M12-6gx65-7796 | |
| 18 | Б***6 | Болт М8-6gх16-7796 | |
| 19 | Г***5 | Гайка M10-6G-5915 | |
| 20 | В***3 | Кольцо | |
| 21 | 1***2 | Подшипник | |
| 22 | Ш***1 | Шайба C.10.01-11371 | |
| 23 | Ш***0 | Шпонка 14x9x70-23360 | |
| 24 | В***8 | Винт M10x30-8.8 | |
| 25 | Г***8 | Гайка М10-8 | |
| 26 | 6***7 | Подшипник |
