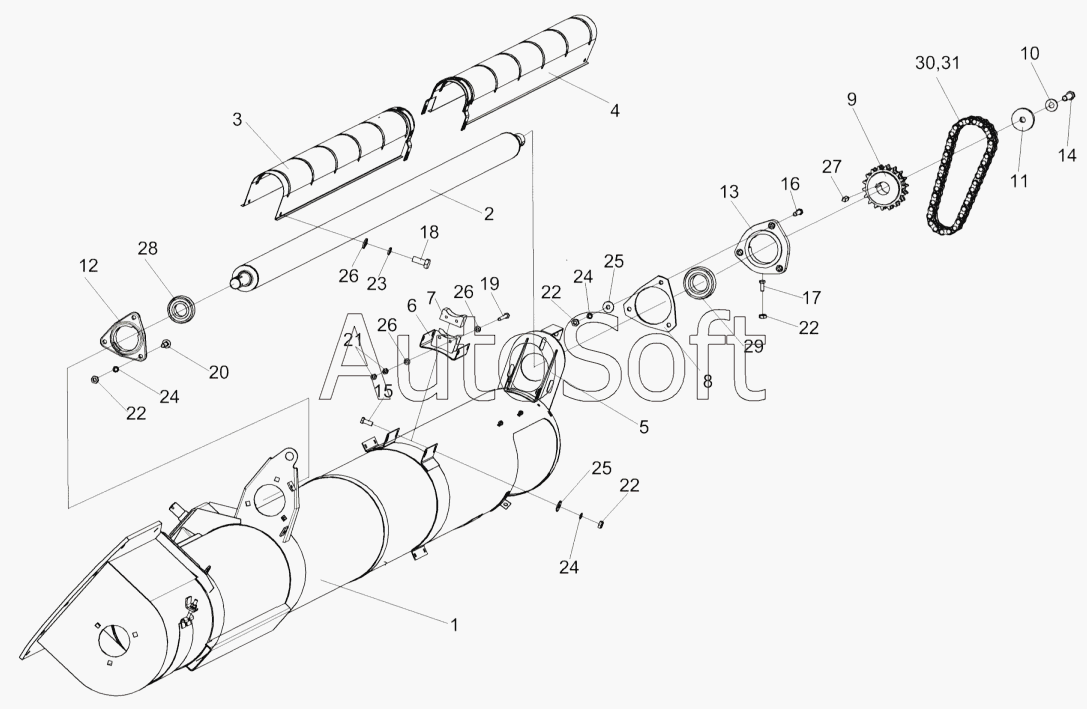

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Шнек выгрузной КЗК-8-0206000-01
24
24
24
16
17
18
19
20
21
22
22
22
22
23
15
25
25
26
26
26
27
28
29
30
31
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0206000-01 | К***1 | Шнек выгрузной | |
| КЗК0206220 | К***0 | Опора | |
| 1 | К***1 | Кожух | |
| 2 | К***А | Вал | |
| 3 | К***0 | Кожух защитный | |
| 4 | К***1 | Кожух защитный | |
| 5 | К***А | Крышка | |
| 6 | К***0 | Скоба | |
| 7 | К***2 | Подшипник | |
| 8 | К***8 | Вставка | |
| 9 | К***4 | Звездочка | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***7 | Шайба | |
| 12 | К***6 | Корпус подшипника | |
| 13 | К***1 | Корпус подшипника | |
| 14 | У***5 | Болт | |
| 15 | Б***6 | Болт М10-6gx25-7796 | |
| 16 | Б***6 | Болт М10-6gx50-7796 | |
| 17 | Б***6 | Болт М10-6gx60-7796 | |
| 18 | Б***8 | Болт М6-6gx16-7798 | |
| 19 | Б***8 | Болт М6-6gx55-7798 | |
| 20 | Б***2 | Болт М10-6gх35-7802 | |
| 21 | Г***5 | Гайка M6-6G-5915 | |
| 22 | Г***5 | Гайка M10-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба А10.01-6958 | |
| 26 | Ш***1 | Шайба С.6.01-11371 | |
| 27 | Ш***0 | Шпонка 10х8х36-23360 | |
| 28 | 1***7 | Подшипник | |
| 29 | 1***7 | Подшипник | |
| 30 | 2***0 | Цепь | |
| 31 | С***0 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
