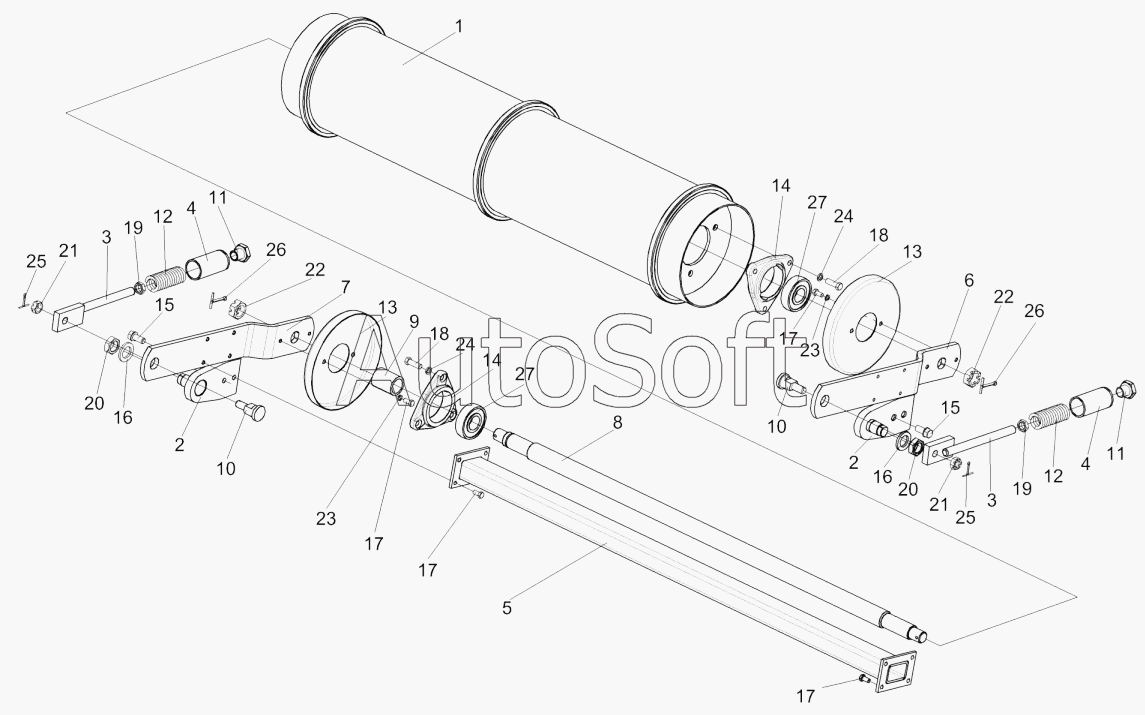

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Установка вала нижнего КЗК-8-1816000
13
13
27
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
17
17
16
16
15
15
14
14
12
12
11
11
10
10
9
8
7
6
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1816120Б | К***Б | Рычаг | |
| КЗК-12-1816120Б-01 | К***1 | Рычаг | |
| КЗК-8-1816000 | К***0 | Вал нижний | |
| 1 | К***0 | Барабан | |
| 2 | К***0 | Упор | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Опора | |
| 5 | К***1 | Поперечина | |
| 6 | К***9 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | К***1 | Вал | |
| 9 | К***4 | Втулка | |
| 10 | К***5 | Ось | |
| 11 | К***6 | Гайка | |
| 12 | К***8 | Пружина | |
| 13 | К***1 | Донышко | |
| 14 | К***6 | Корпус подшипника | |
| 15 | К***2 | Болт | |
| 16 | К***5 | Шайба | |
| 17 | Б***6 | Болт М8-6gx16-7796 | |
| 18 | Б***6 | Болт М10-6gx30-7796 | |
| 19 | Г***6 | Гайка M16-6G-2526 | |
| 20 | Г***6 | Гайка М24х2-6G-2526 | |
| 21 | Г***9 | Гайка M14-6G-5919 | |
| 22 | Г***5 | Гайка М24х2-6Н-5935 | |
| 23 | Ш***2 | Шайба 8.65Г-6402 | |
| 24 | Ш***2 | Шайба 10.65Г-6402 | |
| 25 | Ш***7 | Шплинт 3,2х32-397 | |
| 26 | Ш***7 | Шплинт 5х45-397 | |
| 27 | 5***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
