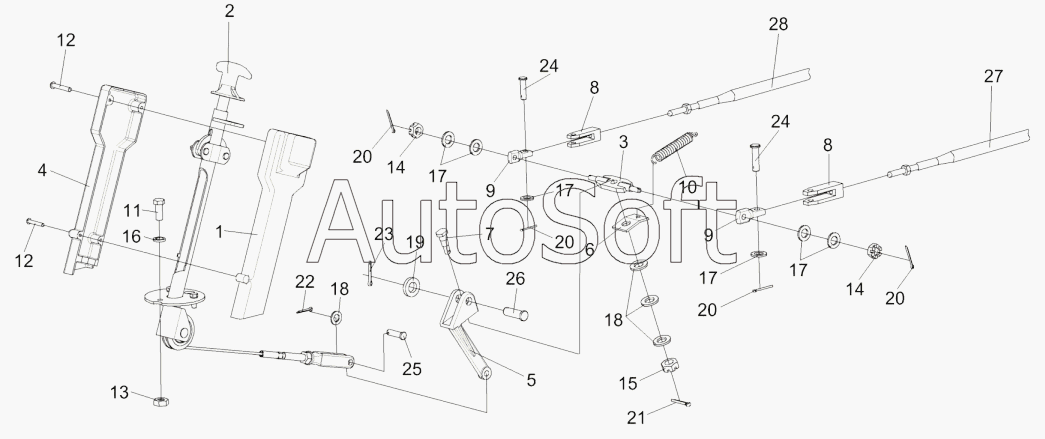

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Установка колонки привода УЭС 0300710
14
14
28
27
26
25
24
24
23
22
21
20
20
20
20
19
18
18
17
17
17
17
16
15
13
12
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0119000 | К***0 | Площадка управления | |
| 1 | У***0 | Крышка | |
| 2 | У***0 | Колонка привода | |
| 3 | Р***0 | Качалка | |
| 4 | У***7 | Крышка | |
| 5 | У***5 | Рычаг | |
| 6 | У***6 | Планка | |
| 7 | У***6 | Ось | |
| 8 | У***6 | Вилка | |
| 9 | У***1 | Сухарик | |
| 10 | Р***Б | Пружина | |
| 11 | Б***6 | Болт М8-6gx30-7796 | |
| 12 | В***3 | Винт В.М4-6gx25-17473 | |
| 13 | Г***5 | Гайка M8-6G-5915 | |
| 14 | Г***9 | Гайка M8-6G-5919 | |
| 15 | Г***9 | Гайка M10-6G-5919 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***1 | Шайба C.8.01-11371 | |
| 18 | Ш***1 | Шайба C.10.01-11371 | |
| 19 | Ш***1 | Шайба C.14.01-11371 | |
| 20 | Ш***7 | Шплинт 2х20-397 | |
| 21 | Ш***7 | Шплинт 2,5х20-397 | |
| 22 | Ш***7 | Шплинт 3,2х20-397 | |
| 23 | Ш***7 | Шплинт 4х25-397 | |
| 24 | О***0 | Ось 6-8b12х30-9650 | |
| 25 | О***0 | Ось 6-10b12х36-9650 | |
| 26 | О***0 | Ось 6-14b12х45-9650 | |
| 27 | 1***0 | Трос дистанционного управления | |
| 28 | 1***0 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
