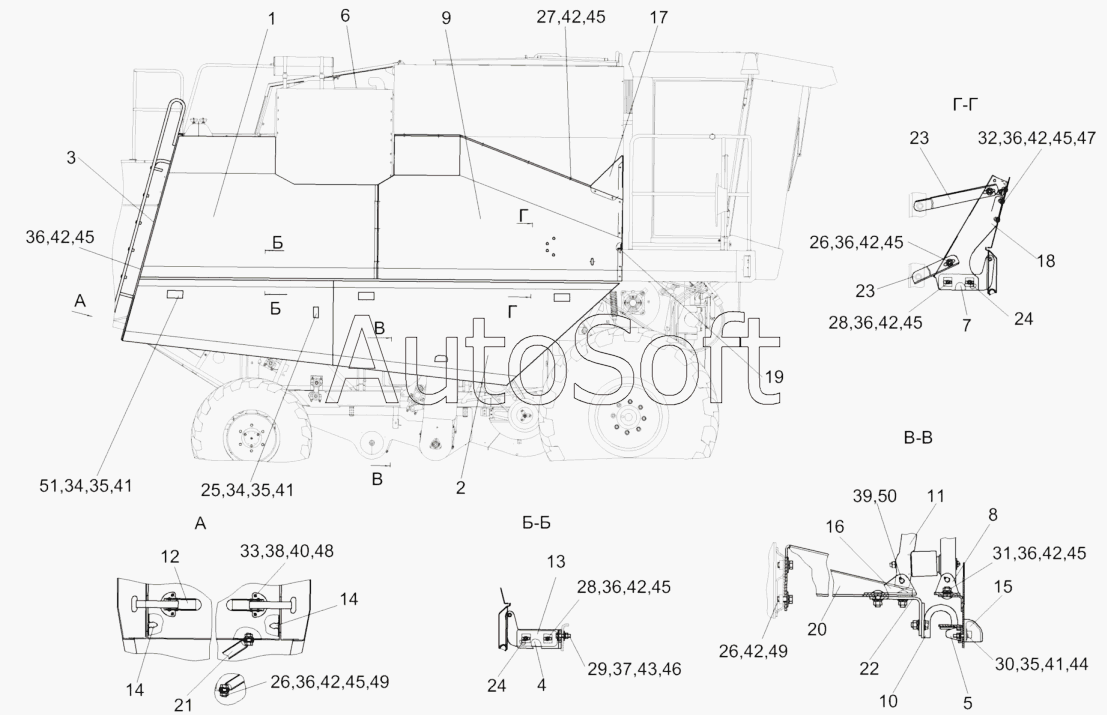

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0128000 | К***0 | Установка капотов и ограждений | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Капот | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Кронштейн | |
| 5 | К***| | Замок | |
| 6 | К***0 | Опора левая | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Капот | |
| 10 | К***0 | Зацеп | |
| 11 | К***В | Механизм фиксации капота | |
| 12 | К***Б | Защелка | |
| 13 | К***1 | Кронштейн | |
| 14 | А***2 | Прокладка | |
| 15 | К***5 | Рукоятка | |
| 16 | К***5 | Кронштейн | |
| 17 | К***2 | Панель | |
| 18 | К***1 | Кронштейн | |
| 19 | К***6 | Уголок | |
| 20 | К***8 | Кронштейн | |
| 21 | К***8 | Раскос | |
| 22 | К***1 | Кронштейн | |
| 23 | К***2 | Уголок | |
| 24 | К***6 | Пластина | |
| 25 | К***6 | Зажим | |
| 26 | Б***6 | Болт М8-6gx20-7796 | |
| 27 | Б***6 | Болт М8-6gx25-7796 | |
| 28 | Б***6 | Болт М8-6gx30-7796 | |
| 29 | Б***6 | Болт М10-6gx40-7796 | |
| 30 | Б***2 | Болт М6-6gx25-7802 | |
| 31 | Б***2 | Болт М8-6gx20-7802 | |
| 32 | Б***2 | Болт М8-6gx25-7802 | |
| 33 | В***3 | Винт В.М4-6gx10-17473 | |
| 34 | В***3 | Винт В.М6-6gx16-17473 | |
| 35 | Г***5 | Гайка M6-6G-5915 | |
| 36 | Г***5 | Гайка M8-6G-5915 | |
| 37 | Г***5 | Гайка M10-6G-5915 | |
| 38 | Г***7 | Гайка M4-6G-5927 | |
| 39 | О***0 | Ось 6-8b12х45-9650 | |
| 40 | Ш***2 | Шайба 4.65Г-6402 | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***8 | Шайба A 6.01-6958 | |
| 45 | Ш***8 | Шайба A 8.01-6958 | |
| 46 | Ш***8 | Шайба A 10.01-6958 | |
| 47 | Ш***8 | Шайба A 12.01-6958 | |
| 48 | Ш***1 | Шайба C.4.01-11371 | |
| 49 | Ш***1 | Шайба C.8.01-11371 | |
| 50 | Ш***7 | Шплинт 2х18-397 | |
| 51 | 3***1 | Световозвращатель |
