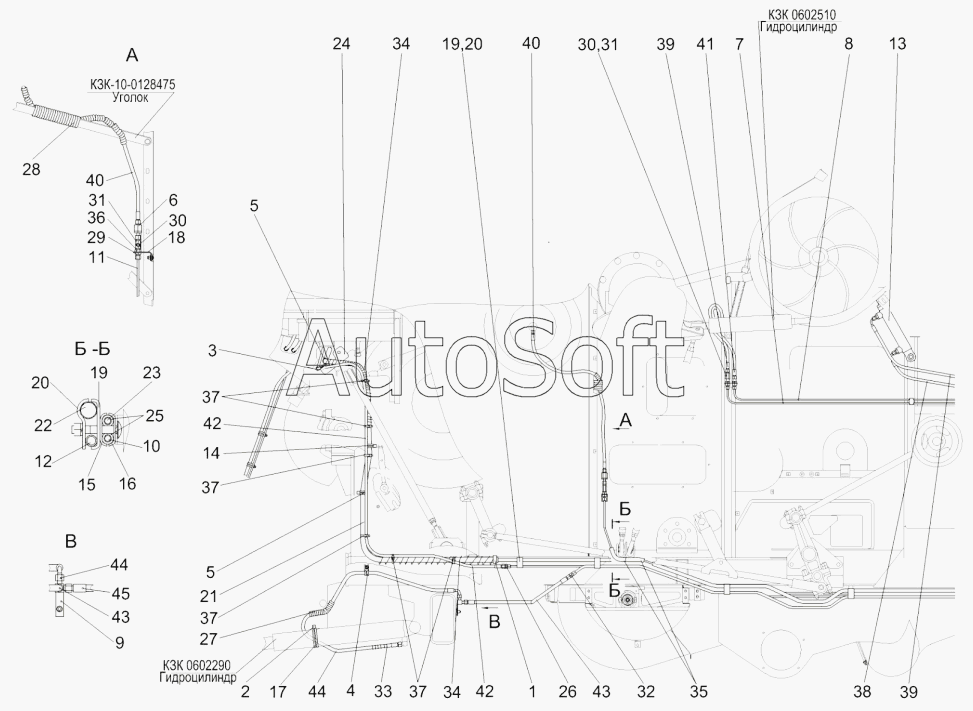

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-0602000 (вид слева)
37
37
37
37
25
26
27
28
29
30
30
31
31
32
33
34
34
35
36
24
38
39
39
40
40
41
42
42
43
43
44
44
45
КЗК0602290
КЗК0602510
КЗК-10-0128475
12
1
2
3
4
5
5
6
7
8
9
10
11
13
14
15
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0128475 | К***5 | Уголок | |
| КЗК-8А-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| КЗК0602290 | К***0 | Гидроцилиндр | |
| КЗК0602510 | К***0 | Гидроцилиндр | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | К***0 | Хомут | |
| 4 | К***1 | Хомут | |
| 5 | К***4 | Хомут | |
| 6 | К***А | Дроссель с обратным клапаном | |
| 7 | К***0 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***0 | Гидроцилиндр | |
| 14 | К***7 | Хомут | |
| 15 | К***1 | Прижим | |
| 16 | К***1 | Прижим | |
| 17 | К***1 | Уплотнитель ПР-067 | |
| 18 | К***3 | Кронштейн | |
| 19 | К***9 | Прижим | |
| 20 | К***1 | Прижим | |
| 21 | К***3 | Рукав 18x27-1,6-10362 | |
| 22 | К***1 | Труба | |
| 23 | К***6 | Труба 8х1-8734 /В20-8733 | |
| 24 | К***4 | Кронштейн | |
| 25 | К***9 | Прокладка | |
| 26 | К***3 | Штуцер | |
| 27 | О***2 | Оплетка | |
| 28 | О***3 | Оплетка | |
| 29 | П***А | Штуцер проходной | |
| 30 | П***3 | Ниппель | |
| 31 | П***А | Штуцер | |
| 32 | У***4 | Штуцер | |
| 33 | У***8 | Оплетка | |
| 34 | У***7 | Оплетка | |
| 35 | У***7 | Рукав | |
| 36 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 37 | Л***а | Лента стяжная зубчатая | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления |
