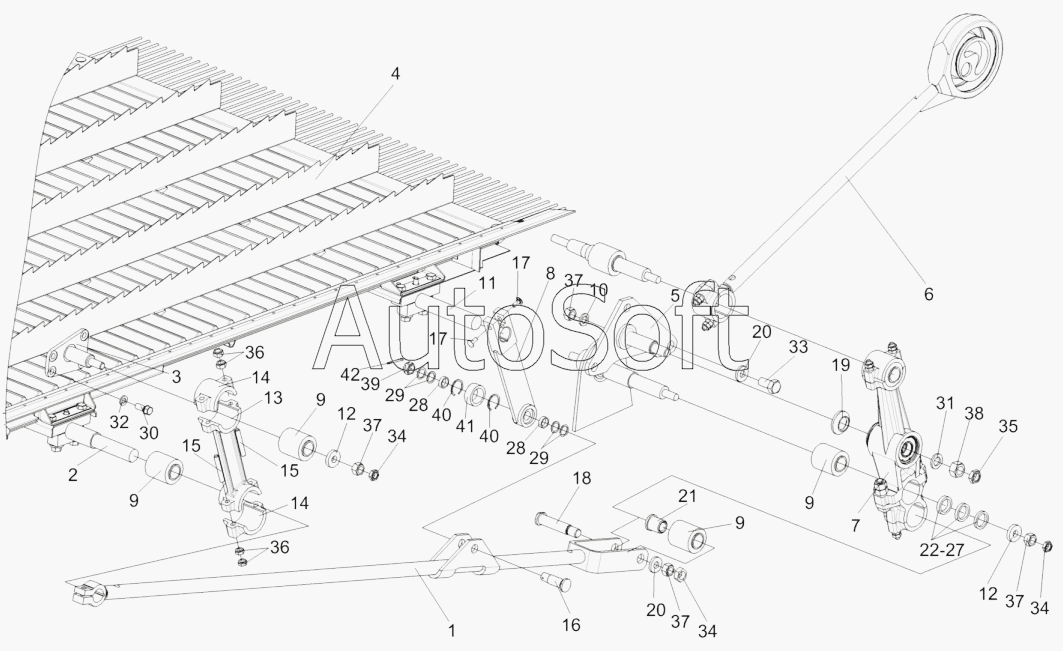

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Установка привода доски стрясной КЗК 0280000А (вид слева)
31
20
20
21
22
27
28
28
29
29
30
19
32
33
34
34
34
35
36
36
37
37
37
37
38
39
40
40
41
42
8
1
2
3
4
5
6
7
9
9
9
9
10
11
12
12
13
14
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0202000 | К***0 | Очистка | |
| КЗК0202040Б | К***Б | Тяга | |
| КЗК0202230 | К***0 | Труба | |
| КЗР0202190Б-02 | К***2 | Рычаг | |
| КЗР0202650В | К***В | Тяга | |
| 1 | К***Б | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Ось | |
| 4 | К***А | Доска стрясная | |
| 5 | К***В | Кронштейн | |
| 6 | К***Е | Шатун | |
| 7 | К***Г | Рычаг | |
| 8 | К***В | Тяга | |
| 9 | К***0 | Сайлентблок | |
| 10 | К***А | Шайба | |
| 11 | К***7 | Труба | |
| 12 | К***4 | Шайба | |
| 13 | К***2 | Рычаг | |
| 14 | К***А | Крышка | |
| 15 | К***А | Шпилька | |
| 16 | К***Б | Ось | |
| 17 | К***Б | Болт | |
| 18 | К***Б | Палец | |
| 19 | К***Б | Втулка | |
| 20 | К***А | Шайба | |
| 21 | К***7 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***1 | Втулка | |
| 24 | К***2 | Втулка | |
| 25 | К***3 | Втулка | |
| 26 | К***4 | Втулка | |
| 27 | К***5 | Втулка | |
| 28 | К***3 | Втулка | |
| 29 | К***А | Прокладка | |
| 30 | К***1 | Болт | |
| 31 | К***3 | Шайба | |
| 32 | У***7 | Шайба | |
| 33 | Б***8 | Болт M16x1,5-6gx35-7798 | |
| 34 | Г***6 | Гайка M16x1,5-6G-2526 | |
| 35 | Г***6 | Гайка M20x1,5-6G-2526 | |
| 36 | Г***5 | Гайка M10x1,25-6G-5915 | |
| 37 | Г***5 | Гайка M16x1,5-6G-5915 | |
| 38 | Г***5 | Гайка M20x1,5-6G-5915 | |
| 39 | Г***5 | Гайка M18x1,5-6G-5935 | |
| 40 | В***1 | Кольцо | |
| 41 | Ш***5 | Подшипник | |
| 42 | Ш***7 | Шплинт 4x36-397 |
