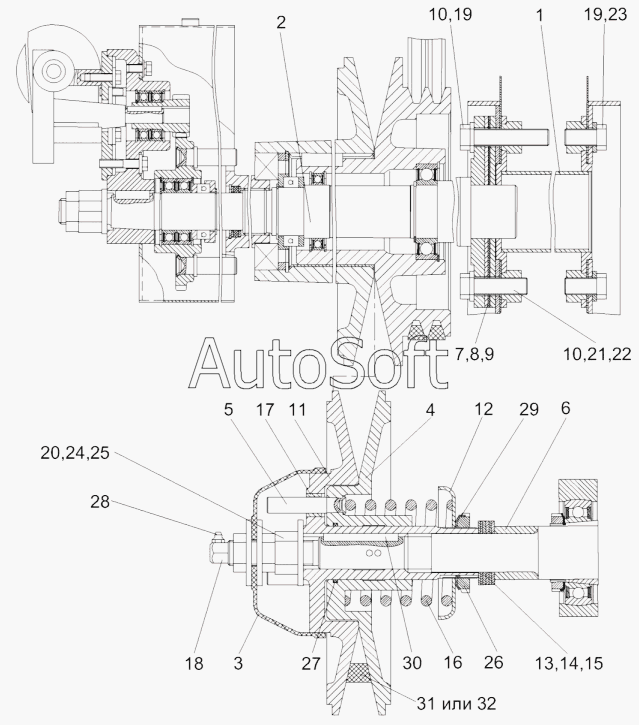

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Очистка, шкив ведомый КЗК-12-0217300 и контрпривод вариатора КЗК-7-0202500А
24
16
17
18
19
19
20
21
22
23
15
25
26
27
28
29
30
31
32
7
1
2
3
4
5
6
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0217300 | К***0 | Шкив ведомый | |
| КЗК-12-0217310 | К***0 | Шкив подвижный | |
| КЗР0217320 | К***0 | Шкив неподвижный | |
| 1 | К***Б | Труба | |
| 2 | К***А | Контрпривод вариатора | |
| 3 | К***4 | Колпак | |
| 4 | К***1 | Шкив подвижный | |
| 5 | К***1 | Палец | |
| 6 | К***1 | Втулка | |
| 7 | К***3 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***2 | Шайба | |
| 10 | К***9 | Болт | |
| 11 | К***А | Шкив неподвижный | |
| 12 | К***А | Чашка | |
| 13 | К***А | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***Б | Пружина | |
| 17 | К***7 | Втулка | |
| 18 | К***6 | Штуцер переходной | |
| 19 | К***2 | Шайба | |
| 20 | П***7 | Шайба | |
| 21 | Б***6 | Болт М16-6gх50-7796 | |
| 22 | Б***6 | Болт М16-6gx60-7796 | |
| 23 | Б***8 | Болт М16-6gx40-7798 | |
| 24 | Г***6 | Гайка M24x2-6G-2526 | |
| 25 | Г***5 | Гайка M24x2-6G-5915 | |
| 26 | Г***1 | Гайка M48x1,5-6G-11871 | |
| 27 | 0***9 | Кольцо | |
| 28 | М***3 | Масленка 1.2-19853 | |
| 29 | Ш***2 | Шайба 48.01-11872 | |
| 30 | Ш***0 | Шпонка 8x7x70-23360 | |
| 31 | 3***i | Ремень | |
| 32 | 3***р | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
