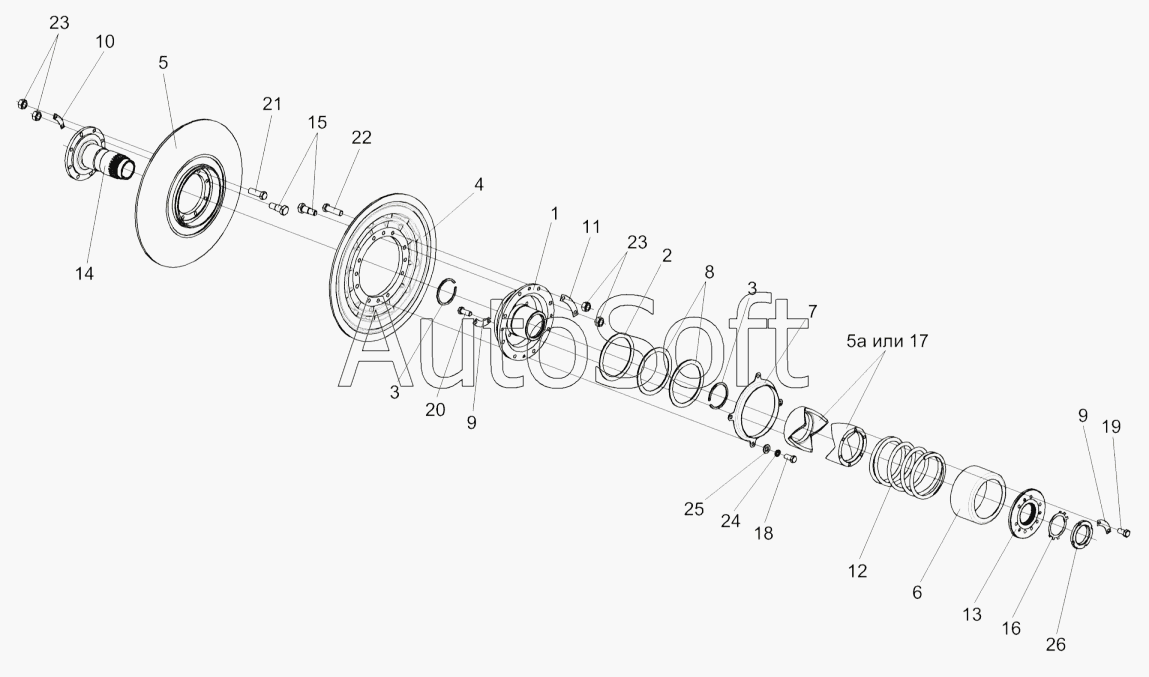

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Вариатор барабана КЗК 0123000
1
2
3
3
4
5
5а
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0123000 | К***0 | Вариатор барабана | |
| КЗК0123010 | К***0 | Диск подвижный | |
| КЗК0123030 | К***0 | Упор | |
| КЗК0123220 | К***0 | Диск неподвижный | |
| 1 | К***А | Ступица | |
| 10 | К***1 | Шайба стопорная | |
| 11 | К***2 | Шайба стопорная | |
| 12 | К***1 | Пружина | |
| 13 | К***4 | Крышка | |
| 14 | К***А | Ступица | |
| 15 | К***6 | Болт специальный | |
| 16 | К***7 | Гайка шлицевая | |
| 17 | Р***5 | Муфта | |
| 18 | Б***6 | Болт М12-6gx25-7796 | |
| 19 | Б***6 | Болт М12х1,25-6gx25-7796 | |
| 2 | К***2 | Шайба | |
| 20 | Б***6 | Болт М12х1,25-6gx30-7796 | |
| 21 | Б***6 | Болт M14-6gx45-7796 | |
| 22 | Б***6 | Болт M14-6gx50-7796 | |
| 23 | Г***5 | Гайка M14-6G-5915 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C12x2.01-11371 | |
| 26 | Ш***2 | Шайба H.80x2.01-11872 | |
| 3 | К***3 | Кольцо | |
| 4 | К***1 | Диск | |
| 5 | К***5 | Диск | |
| 5а | К***5 | Диск | |
| 6 | К***1 | Кожух | |
| 7 | К***2 | Кольцо | |
| 8 | К***4 | Кольцо | |
| 9 | К***5 | Шайба |
