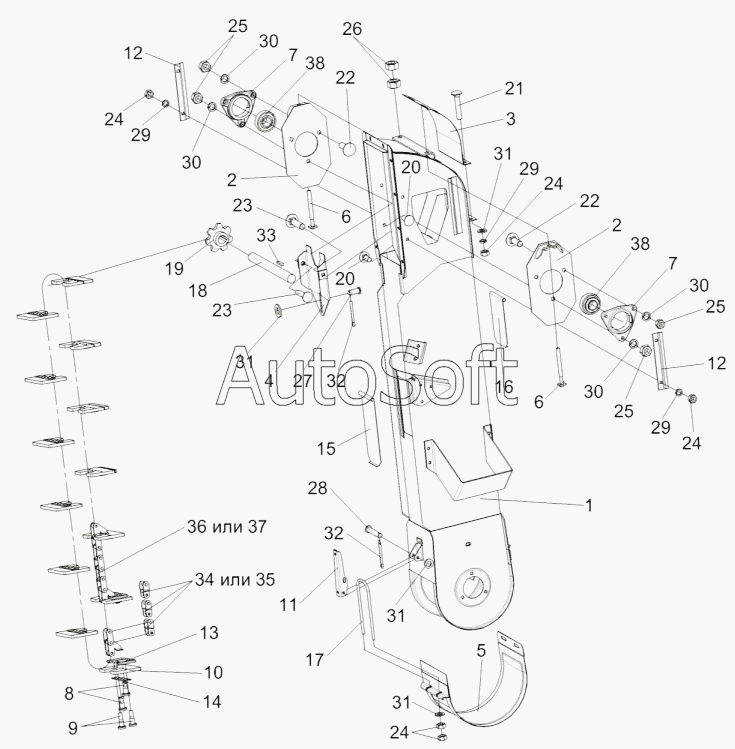

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Элеватор колосовой КЗК 0208000А-02
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
24
24
24
25
25
25
26
27
28
29
29
29
30
30
30
30
31
31
31
31
32
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0208000А-02 | К***2 | Элеватор колосовой | |
| КЗР0208080Б | К***Б | Цепь элеватора | |
| 1 | К***1 | Корпус | |
| 2 | К***Б | Пластина | |
| 3 | К***Б | Крышка | |
| 4 | К***Б | Вставка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Тяга | |
| 7 | К***6 | Корпус подшипника | |
| 8 | К***Б | Заклепка | |
| 9 | К***1 | Заклепка | |
| 10 | К***1 | Скребок | |
| 11 | К***А | Рычаг защелки | |
| 12 | К***А | Накладка | |
| 13 | К***1 | Накладка | |
| 14 | К***Б | Жесткость | |
| 15 | К***А | Крышка | |
| 16 | К***2 | Крышка | |
| 17 | К***А | Скоба защелки | |
| 18 | К***Б | Вал | |
| 19 | К***1 | Звездочка | |
| 20 | Б***2 | Болт М8-6gx20-7802 | |
| 21 | Б***2 | Болт М8-6gx35-7802 | |
| 22 | Б***2 | Болт М10-6gх30-7802 | |
| 23 | Б***2 | Болт М10-6gx40-7802 | |
| 24 | Г***5 | Гайка M8-6G-5915 | |
| 25 | Г***5 | Гайка M10-6G-5915 | |
| 26 | Г***5 | Гайка M12-6G-5915 | |
| 27 | О***0 | Ось 6-8 b12x18-9650 | |
| 28 | О***0 | Ось 6-8 b12x50-9650 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***7 | Шплинт 2x16-397 | |
| 33 | Ш***0 | Шпонка 8x7x40-23360 | |
| 34 | П***0 | Звено П-ТРД-38-4600 | |
| 35 | П***6 | Звено П-ТРД-38-46 | |
| 36 | Т***6 | Цепь | |
| 37 | Т***6 | Цепь | |
| 38 | 1***7 | Подшипник |
