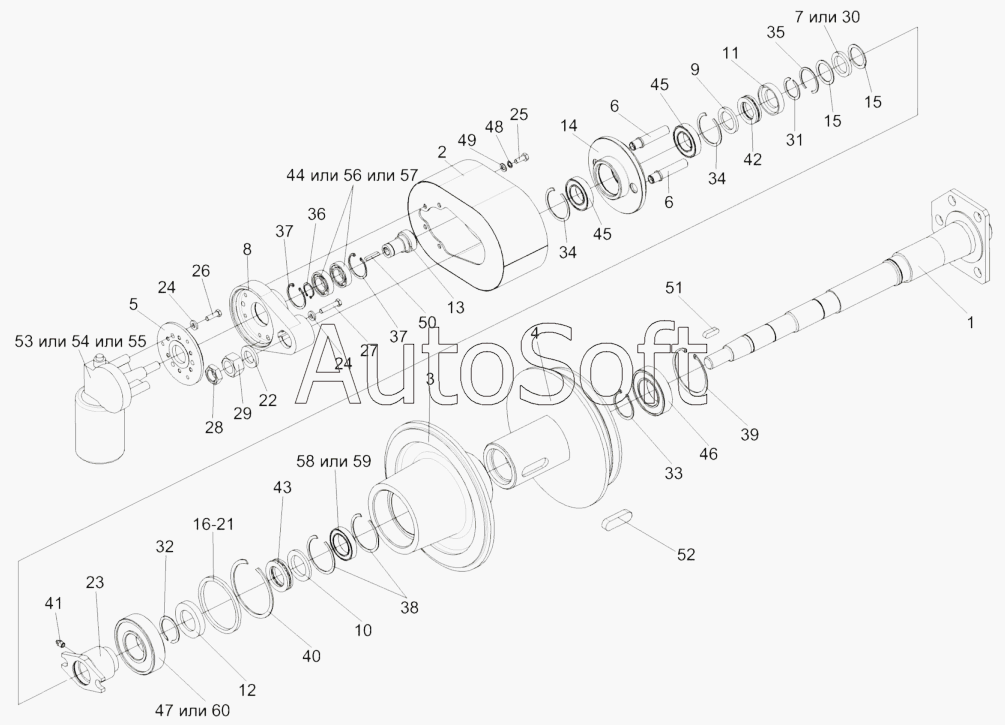

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Контрпривод вариатора КЗК-7-0202500А
36
44
43
42
41
40
39
38
37
37
45
45
35
34
34
33
32
31
30
29
28
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
12
1
2
3
4
5
6
6
7
8
9
10
11
13
14
15
15
16
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202690А | К***А | Привод | |
| КЗК-12-0202700 | К***0 | Привод | |
| КЗК-12-0202720А | К***А | Колесо | |
| КЗК-12-0202730 | К***0 | Колесо | |
| КЗК-7-0202500А | К***А | Контрпривод вариатора | |
| 1 | К***А | Ось | |
| 2 | К***А | Кожух | |
| 3 | К***1 | Шкив подвижный | |
| 4 | К***А | Шкив неподвижный | |
| 5 | К***6 | Фланец | |
| 6 | К***А | Палец | |
| 7 | К***3 | Кольцо | |
| 8 | К***А | Корпус | |
| 9 | К***3 | Кольцо упорное | |
| 10 | К***1 | Кольцо упорное | |
| 11 | К***4 | Корпус | |
| 12 | К***1 | Корпус | |
| 13 | К***1 | Шестерня | |
| 14 | К***4 | Колесо | |
| 15 | К***А | Кольцо | |
| 16 | К***7 | Кольцо | |
| 17 | К***1 | Кольцо | |
| 18 | К***2 | Кольцо | |
| 19 | К***3 | Кольцо | |
| 20 | К***4 | Кольцо | |
| 21 | К***5 | Кольцо | |
| 22 | К***1 | Шайба | |
| 23 | К***А | Втулка | |
| 24 | К***5 | Шайба | |
| 25 | Б***8 | Болт М8-6gx20-7798 | |
| 26 | Б***8 | Болт М8-6gx25-7798 | |
| 27 | Б***8 | Болт М8-6gx40-7798 | |
| 28 | Г***6 | Гайка M24x2-6G-2526 | |
| 29 | Г***5 | Гайка M24x2-6G-5915 | |
| 30 | С***8 | Кольцо СП-48-34-6-6308 | |
| 31 | В***0 | Кольцо В35-13940 | |
| 32 | В***0 | Кольцо | |
| 33 | В***2 | Кольцо В50-13942 | |
| 34 | В***1 | Кольцо | |
| 35 | В***1 | Кольцо В48-13941 | |
| 36 | В***2 | Кольцо | |
| 37 | В***3 | Кольцо | |
| 38 | В***3 | Кольцо В72-13943 | |
| 39 | В***3 | Кольцо | |
| 40 | В***3 | Кольцо В110-13943 | |
| 41 | М***3 | Масленка 1.2-19853 | |
| 42 | 8***2 | Подшипник | |
| 43 | 8***2 | Подшипник | |
| 44 | 1***2 | Подшипник | |
| 45 | 1***2 | Подшипник | |
| 46 | 1***2 | Подшипник 180210С17-8882 | |
| 47 | 1***2 | Подшипник 180212С17-8882 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***1 | Шайба С.8.01-11371 | |
| 50 | Ш***0 | Шпонка 5x5x32-23360 | |
| 51 | Ш***0 | Шпонка 10x8x32-23360 | |
| 52 | Ш***0 | Шпонка 20x12x56-23360 | |
| 53 | 3***9 | Моторедуктор | |
| 54 | 3***0 | Моторедуктор | |
| 55 | Э***1 | Электропривод вариатора вентилятора | |
| 56 | 6***1 | Подшипник | |
| 57 | 6***Е | Подшипник | |
| 58 | 6***1 | Подшипник | |
| 59 | 6***S | Подшипник 61910-2RS | |
| 60 | 6***1 | Подшипник |
