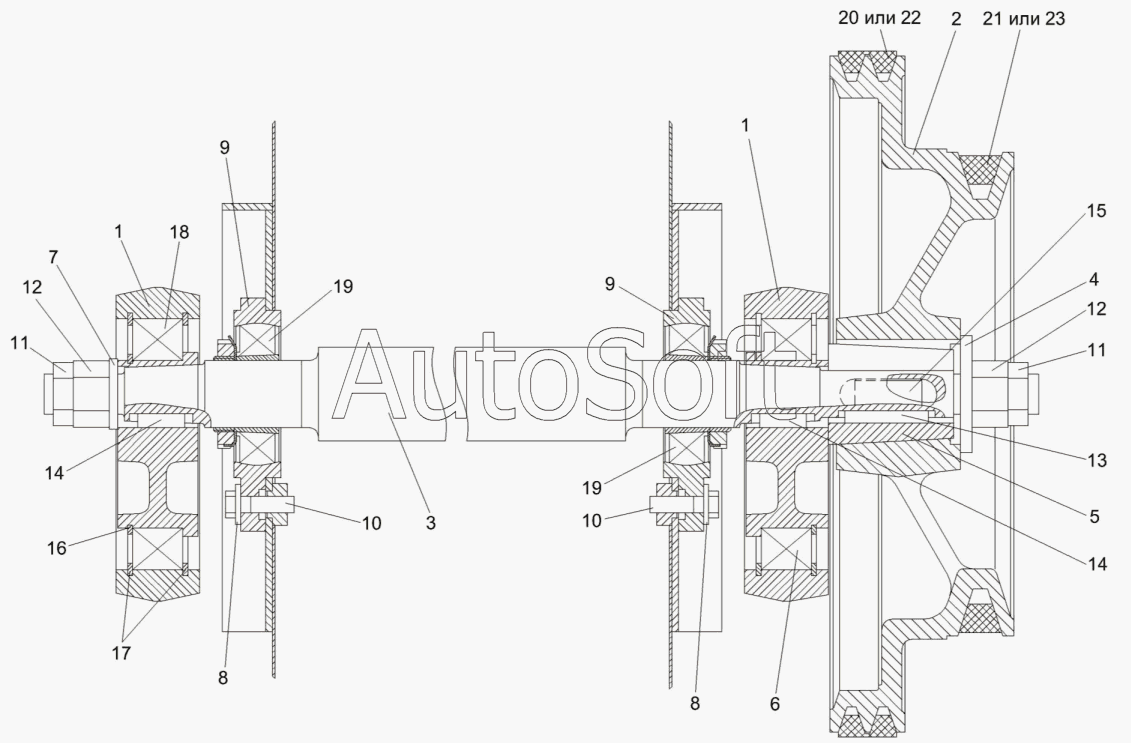

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Очистка (шатун КЗР 0202030Е и шкив КЗК 0202109Б)
12
12
23
22
21
20
19
19
18
17
16
15
14
14
13
11
11
10
10
9
9
8
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202030Е | К***Е | Шатун | |
| 1 | К***Д | Шатун | |
| 2 | К***Б | Шкив | |
| 3 | К***В | Вал | |
| 4 | К***7 | Шайба | |
| 5 | К***3 | Втулка | |
| 6 | К***В | Ступица | |
| 7 | К***1 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***2 | Корпус | |
| 10 | Б***8 | Болт М10-6gх35-7798 | |
| 11 | Г***6 | Гайка M24x2-6G-2526 | |
| 12 | Г***5 | Гайка M24x2-6G-5915 | |
| 13 | 2***0 | Шпонка 2-8х7х50-23360 | |
| 14 | 2***0 | Шпонка 2-10х8х28-23360 | |
| 15 | 2***0 | Шпонка 2-18х11 х40-23360 | |
| 16 | В***2 | Кольцо В100-13942 | |
| 17 | В***3 | Кольцо В150-13943 | |
| 18 | 2***7 | Подшипник | |
| 19 | 1***7 | Подшипник | |
| 20 | 2***a | Ремень | |
| 21 | H***0 | Ремень | |
| 22 | 2***7 | Ремень | |
| 23 | P***5 | Ремень |
