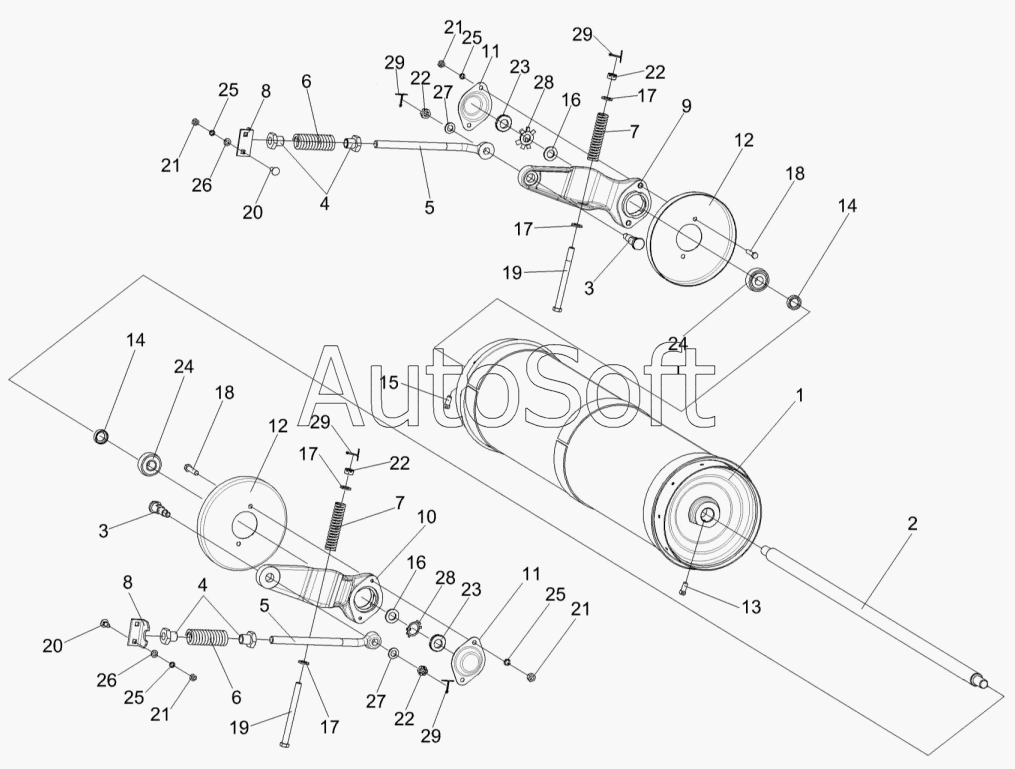

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Камера наклонная. Установка вала нижнего КЗК-8-1776000
15
29
29
29
29
28
28
27
27
26
26
25
25
25
25
24
24
23
23
22
22
22
22
21
21
21
21
20
20
19
19
18
18
17
17
17
17
16
16
14
14
13
12
12
11
11
10
9
8
8
7
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1776000 | К***0 | Вал нижний | |
| 1 | К***0 | Барабан | |
| 2 | К***1 | Вал | |
| 3 | К***5 | Болт | |
| 4 | К***6 | Гайка | |
| 5 | К***7 | Винт | |
| 6 | К***8 | Пружина | |
| 7 | К***9 | Пружина | |
| 8 | К***1 | Уголок | |
| 9 | К***А | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***7 | Крышка | |
| 12 | К***8 | Донышко | |
| 13 | К***2 | Винт | |
| 14 | К***3 | Втулка | |
| 15 | К***2 | Винт | |
| 16 | К***2 | Шайба | |
| 17 | К***9 | Шайба | |
| 18 | Б***6 | Болт М8-6gх35-7796 | |
| 19 | Б***6 | Болт 2М12-6gх150-7796 | |
| 20 | Б***2 | Болт М8-6gх20-7802 | |
| 21 | Г***5 | Гайка M8-6G-5915 | |
| 22 | Г***9 | Гайка M12-6G-5919 | |
| 23 | Г***1 | Гайка М24х1,5-6H.05-11871 | |
| 24 | 1***7 | Подшипник 1680204С17 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***1 | Шайба С.12.01-11371 | |
| 28 | Ш***2 | Шайба Н.24.01-11872 | |
| 29 | 3***7 | Шплинт 3,2х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
