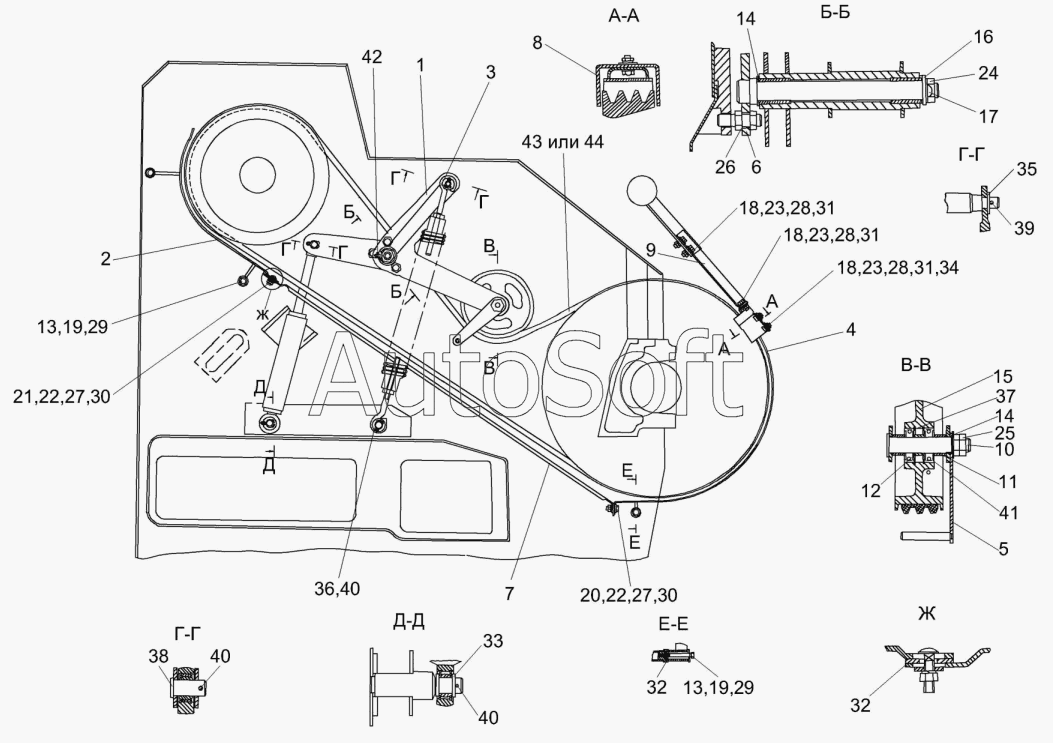

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0125000 | К***0 | Привод наклонной камеры | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Пружина | |
| 4 | К***А | Щиток | |
| 5 | К***0 | Кронштейн | |
| 6 | К***А | Опора | |
| 7 | К***7 | Щиток | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Щиток | |
| 10 | К***1 | Ось | |
| 11 | К***3 | Втулка | |
| 12 | К***4 | Втулка | |
| 13 | К***7 | Шайба | |
| 14 | К***8 | Шайба специальная | |
| 15 | К***2 | Ролик | |
| 16 | П***4 | Шайба | |
| 17 | П***5 | Шайба | |
| 18 | Б***6 | Болт М8-6gх25-7796 | |
| 19 | Б***6 | Болт М10-6gх75-7796 | |
| 20 | Б***8 | Болт М6-6gх25-7798 | |
| 21 | Б***2 | Болт М6-6gх20-7802 | |
| 22 | Г***5 | Гайка M6-6G-5915 | |
| 23 | Г***5 | Гайка M8-6G-5915 | |
| 24 | Г***6 | Гайка М18х1,5-6G-5916 | |
| 25 | Г***6 | Гайка M20-6G-5916 | |
| 26 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 27 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба А.6.01-6958 | |
| 31 | Ш***8 | Шайба А.8.01-6958 | |
| 32 | Ш***8 | Шайба А.10.01-6958 | |
| 33 | Ш***9 | Шайба 20.01-9649 | |
| 34 | Ш***1 | Шайба С.8.01-11371 | |
| 35 | Ш***1 | Шайба С.14.01-11371 | |
| 36 | Ш***1 | Шайба С.16.01-11371 | |
| 37 | В***1 | Кольцо | |
| 38 | 6***0 | Ось 6-20 b12х40-9650 | |
| 39 | 4***7 | Шплинт 4х28-397 | |
| 40 | 5***7 | Шплинт | |
| 41 | 1***2 | Подшипник 180205С17-8882 | |
| 42 | 1***3 | Масленка | |
| 43 | 3***A | Ремень | |
| 44 | 3***a | Ремень |
