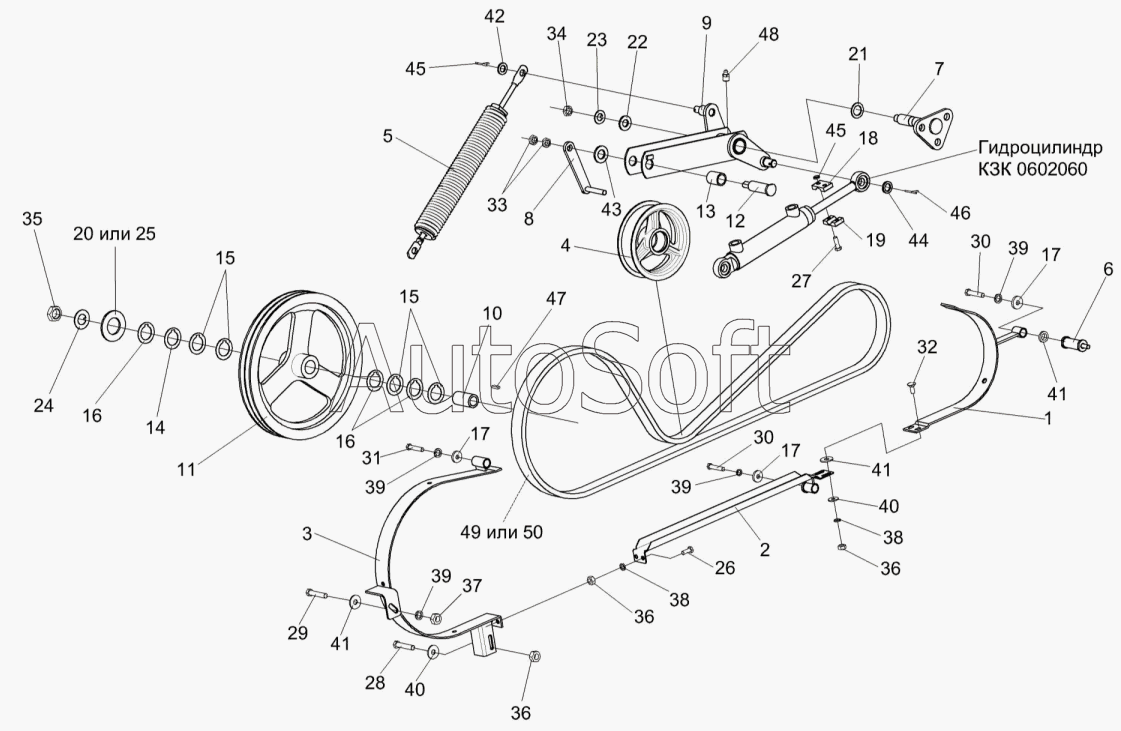

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Привод горизонтального шнека КЗК-10-0221000
38
38
26
27
28
29
30
30
31
32
33
34
35
36
36
36
37
25
39
39
39
39
40
40
41
41
41
42
43
44
45
45
46
47
48
49
50
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
15
16
16
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0221000 | К***0 | Привод горизонтального шнека | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***Б | Ролик | |
| 5 | К***Б | Пружина | |
| 6 | К***0 | Перgходник | |
| 7 | К***А | Опора | |
| 8 | К***0 | Подъемник | |
| 9 | К***0 | Рычаг | |
| 10 | К***9 | Втулка | |
| 11 | К***Б | Шкив | |
| 12 | К***А | Палец | |
| 13 | К***А | Втулка | |
| 14 | К***А | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | К***7 | Шайба | |
| 18 | К***1 | Ограничитель | |
| 19 | К***2 | Ограничитель | |
| 20 | К***1 | Шайба | |
| 21 | К***8 | Шайба специальная | |
| 22 | П***4 | Шайба | |
| 23 | П***5 | Шайба | |
| 24 | П***1 | Шайба специальная | |
| 25 | П***2 | Шайба | |
| 26 | Б***6 | Болт М8-6gх20-7796 | |
| 27 | Б***6 | Болт М8-6gх25-7796 | |
| 28 | Б***6 | Болт М8-6gх30-7796 | |
| 29 | Б***6 | Болт M10-6gx40-7796 | |
| 30 | Б***6 | Болт М10-6gх50-7796 | |
| 31 | Б***6 | Болт М10-6gх75-7796 | |
| 32 | Б***2 | Болт М8-6gх20-7802 | |
| 33 | Г***6 | Гайка M16-6G-2526 | |
| 34 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 35 | Г***6 | Гайка M27x2-6G-2526 | |
| 36 | Г***5 | Гайка M8-6G-5915 | |
| 37 | Г***5 | Гайка M10-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба А10.01-6958 | |
| 42 | Ш***1 | Шайба С.16.01-11371 | |
| 43 | Ш***1 | Шайба С.24.01-11371 | |
| 44 | Ш***9 | Шайба 20.01-9649 | |
| 45 | 4***7 | Шплинт 4х22-397 | |
| 46 | 5***7 | Шплинт | |
| 47 | 1***0 | Шпонка 10x8x63-23360 | |
| 48 | 1***3 | Масленка | |
| 49 | 2***a | Ремень | |
| 50 | 2***A | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
