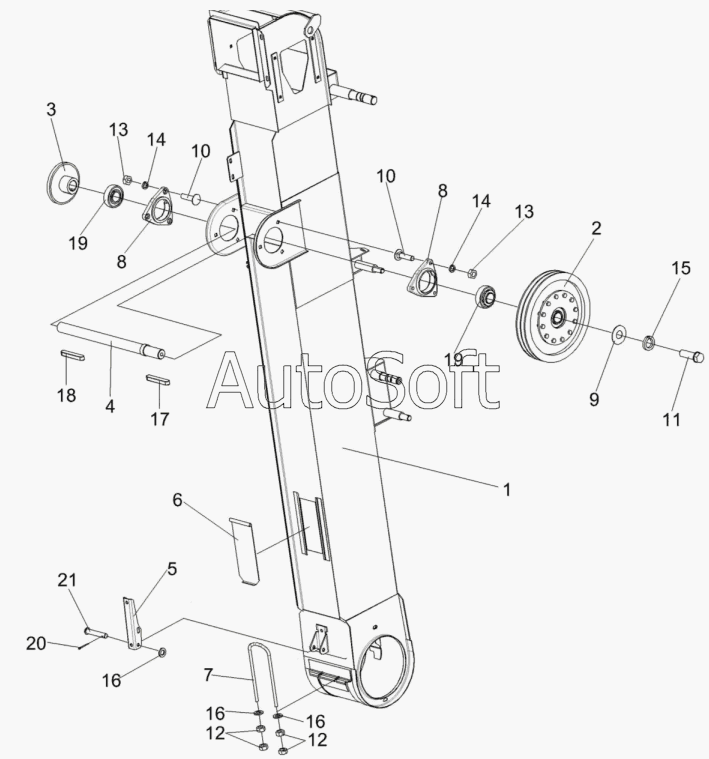

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Элеватор зерновой КЗК 0214000Б-01
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
13
14
14
15
16
16
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0214000Б-01 | К***1 | Элеватор зерновой | |
| 1 | К***1 | Корпус | |
| 2 | К***А | Муфта фрикционная | |
| 3 | К***4 | Звездочка | |
| 4 | К***А | Вал | |
| 5 | К***А | Рычаг защелки | |
| 6 | К***А | Крышка | |
| 7 | К***А | Скоба защелки | |
| 8 | К***А | Корпус подшипника | |
| 9 | К***2 | Шайба | |
| 10 | Б***2 | Болт М10-6gх40-7802 | |
| 11 | Б***6 | Болт M12-6gx35-7796 | |
| 12 | Г***5 | Гайка M8-6G-5915 | |
| 13 | Г***5 | Гайка M10-6G-5915 | |
| 14 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | Ш***1 | Шайба С.8.01-11371 | |
| 17 | 1***0 | Шпонка 10х8х63-23360 | |
| 18 | 1***0 | Шпонка 10х8х70-23360 | |
| 19 | 1***7 | Подшипник | |
| 20 | 2***7 | Шплинт 2х18-397 | |
| 21 | 6***0 | Ось 6-8 b12x50-9650 |
