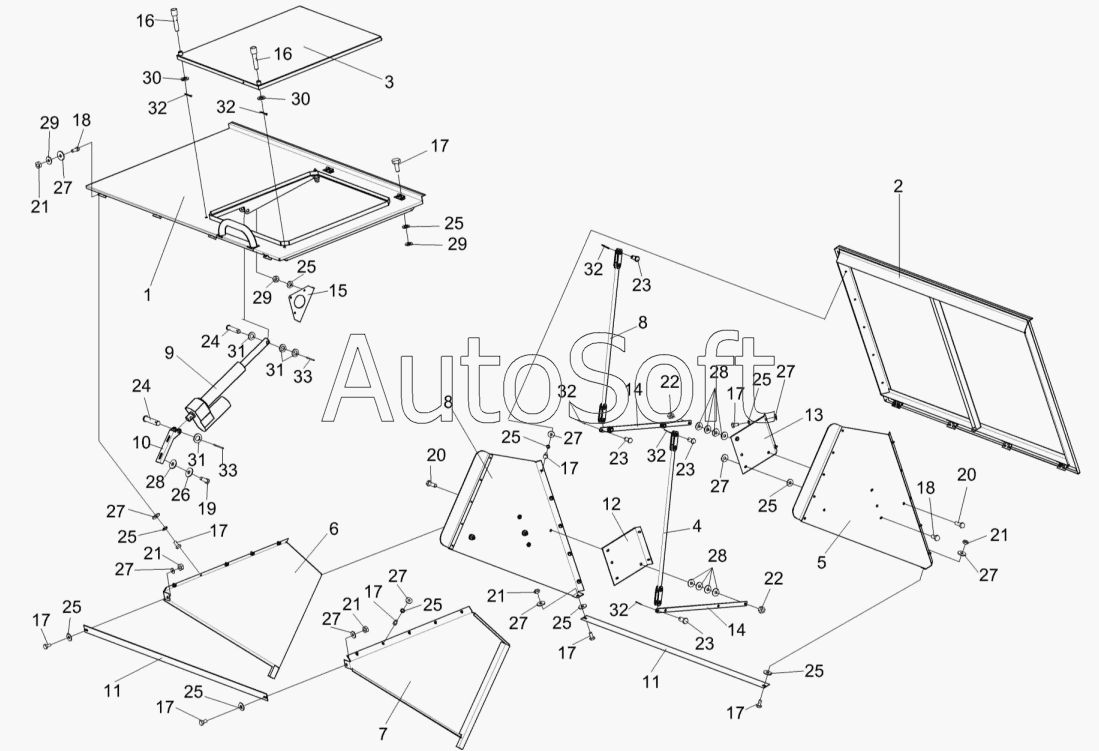

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Крыша бункера КЗК-7-0204000
26
18
18
19
20
20
21
21
21
21
21
22
22
23
23
23
23
24
24
25
25
25
25
25
25
25
25
25
25
25
17
17
17
17
17
17
17
17
17
27
27
27
27
27
27
27
27
27
27
28
28
28
29
29
29
30
30
31
31
31
32
32
32
32
32
32
33
33
9
1
2
3
4
5
6
7
8
8
10
11
11
12
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0204000 | К***0 | Крыша бункера | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Крышка | |
| 4 | К***А | Штора | |
| 5 | К***1 | Штора | |
| 6 | К***0 | Штора | |
| 7 | К***1 | Штора | |
| 8 | К***0 | Тяга | |
| 9 | К***2 | Электромgханизм бункера | |
| 10 | К***4 | Кронштейн | |
| 11 | К***1 | Пластина | |
| 12 | К***А | Усилитель | |
| 13 | К***1 | Усилитель | |
| 14 | К***2 | Рычаг | |
| 15 | К***8 | Кронштейн | |
| 16 | К***4 | Палец | |
| 17 | Б***8 | Болт М6-6gх12-7798 | |
| 18 | Б***8 | Болт М6-6gх14-7798 | |
| 19 | Б***8 | Болт М8-6gх20-7798 | |
| 20 | Б***8 | Болт М8-6gх25-7798 | |
| 21 | Г***5 | Гайка M6-6G.8-5915 | |
| 22 | Г***5 | Гайка M8-6G.8-5915 | |
| 23 | 6***0 | Ось 6-8 b12х18-9650 | |
| 24 | 6***0 | Ось 6-12 b12х55-9650 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***1 | Шайба С.6.01-11371 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***1 | Шайба С.12.01-11371 | |
| 32 | 1***7 | Шплинт 1,6х12-397 | |
| 33 | 3***7 | Шплинт 3,2х18-397 |
