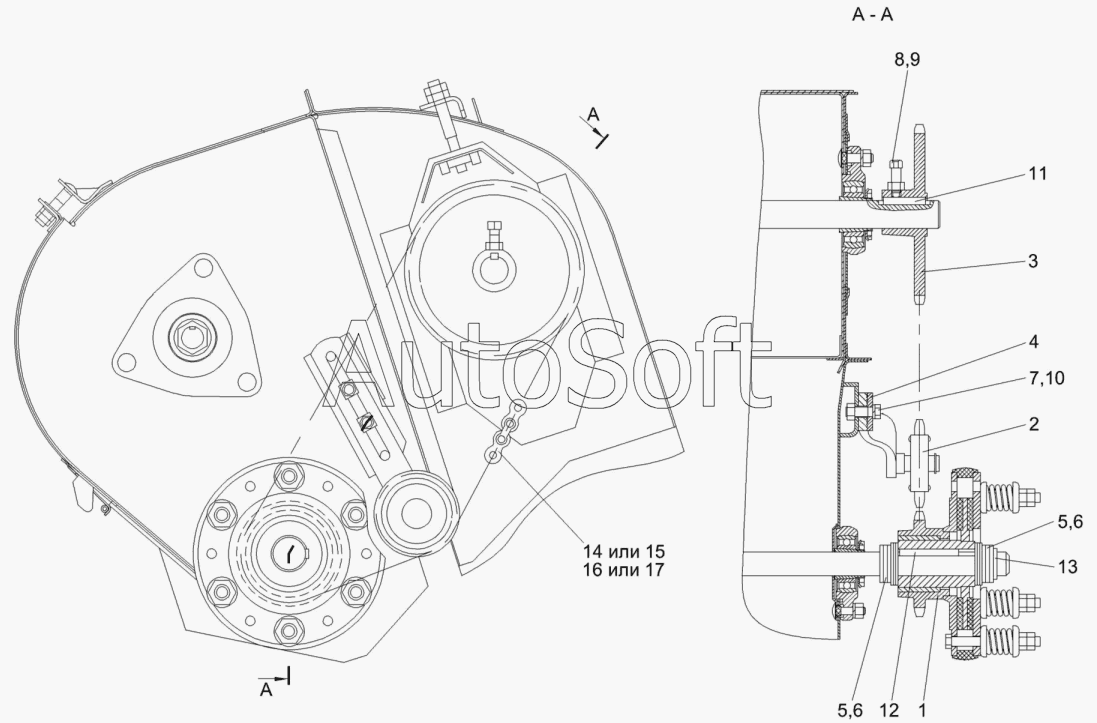

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Очистка (установка муфты фрикционной КЗК 0219020Б-01)
9
17
16
15
14
13
12
11
10
1
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Муфта фрикционная | |
| 2 | К***0 | Устройство натяжное | |
| 3 | К***Б | Звездочка | |
| 4 | К***1 | Шайба | |
| 5 | К***9 | Кольцо | |
| 6 | П***1 | Прокладка | |
| 7 | Б***6 | Болт М10-6gх30-7796 | |
| 8 | B***5 | Винт B.M10-6gx30.22H-1485 | |
| 9 | Г***5 | Гайка M10-6G-5915 | |
| 10 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 11 | 8***0 | Шпонка 8х7х45-23360 | |
| 12 | 1***0 | Шпонка 10х8х63-23360 | |
| 13 | В***0 | Кольцо В35-13940 | |
| 14 | Ц***ь | Цепь | |
| 15 | 1***6 | Цепь | |
| 16 | З***о | Звено к цепи | |
| 17 | C***1 | Звено C-12 A-1 |
