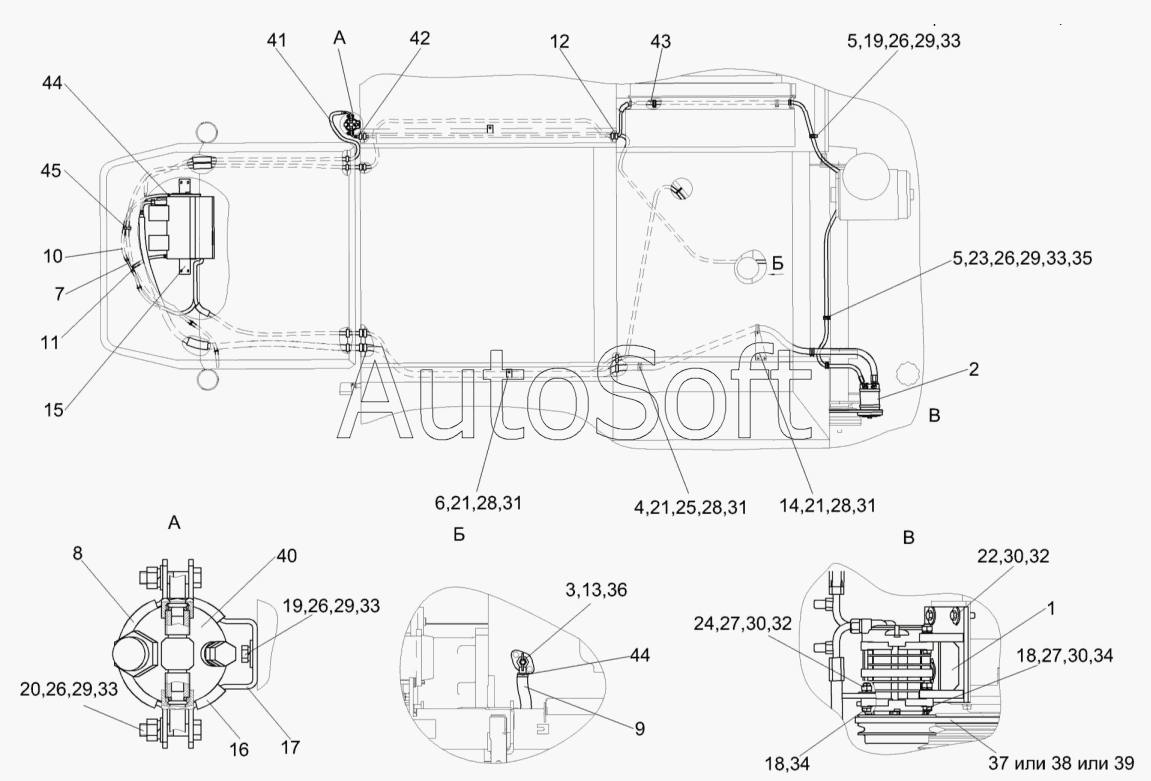

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0113000-01 | К***1 | Установка кондиционера | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Компрессор | |
| 3 | К***А | Фланец | |
| 4 | К***4 | Хомут | |
| 5 | К***7 | Хомут | |
| 6 | У***А | Скоба | |
| 7 | У***0 | Тройник | |
| 8 | У***0 | Хомут | |
| 9 | К***2 | Рукав 16x25-1,6-10362 | |
| 10 | К***7 | Рукав 12х20-1,6-10362 | |
| 11 | К***8 | Рукав 12x20-1,6-10362 | |
| 12 | К***1 | Втулка | |
| 13 | К***8 | Прокладка | |
| 14 | К***2 | Кронштейн | |
| 15 | К***А | Кронштейн | |
| 16 | У***6 | Уплотнитель | |
| 17 | У***5 | Скоба | |
| 18 | К***А | Болт специальный | |
| 19 | Б***6 | Болт М8-6gх25-7796 | |
| 20 | Б***6 | Болт М8-6gх35-7796 | |
| 21 | Б***8 | Болт М6-6gх20-7798 | |
| 22 | Б***6 | Болт М10-6gх35-7796 | |
| 23 | Б***8 | Болт М8-6gх25-7798 | |
| 24 | Г***6 | Гайка M10-6G.05-2526 | |
| 25 | Г***5 | Гайка M6-6G.8-5915 | |
| 26 | Г***5 | Гайка M8-6G.8-5915 | |
| 27 | Г***5 | Гайка M10-6G.8-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10.65Г-6402 | |
| 31 | Ш***8 | Шайба A 6.01-6958 | |
| 32 | Ш***8 | Шайба A 10.01-6958 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | Ш***1 | Шайба C.10.01-11371 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | 4***1 | Кран | |
| 37 | P***2 | Ремень | |
| 38 | S***w | Ремень | |
| 39 | S***d | Ремень | |
| 40 | 0***2 | Ресивер | |
| 41 | 0***0 | Хладонопровод 05-070035-00 | |
| 42 | 0***0 | Хладонопровод 05-070032-00 | |
| 43 | 0***3 | Хладонопровод 05-070031-03 | |
| 44 | T***2 | Хомут червячный | |
| 45 | Л***а | Лента стяжная зубчатая |
