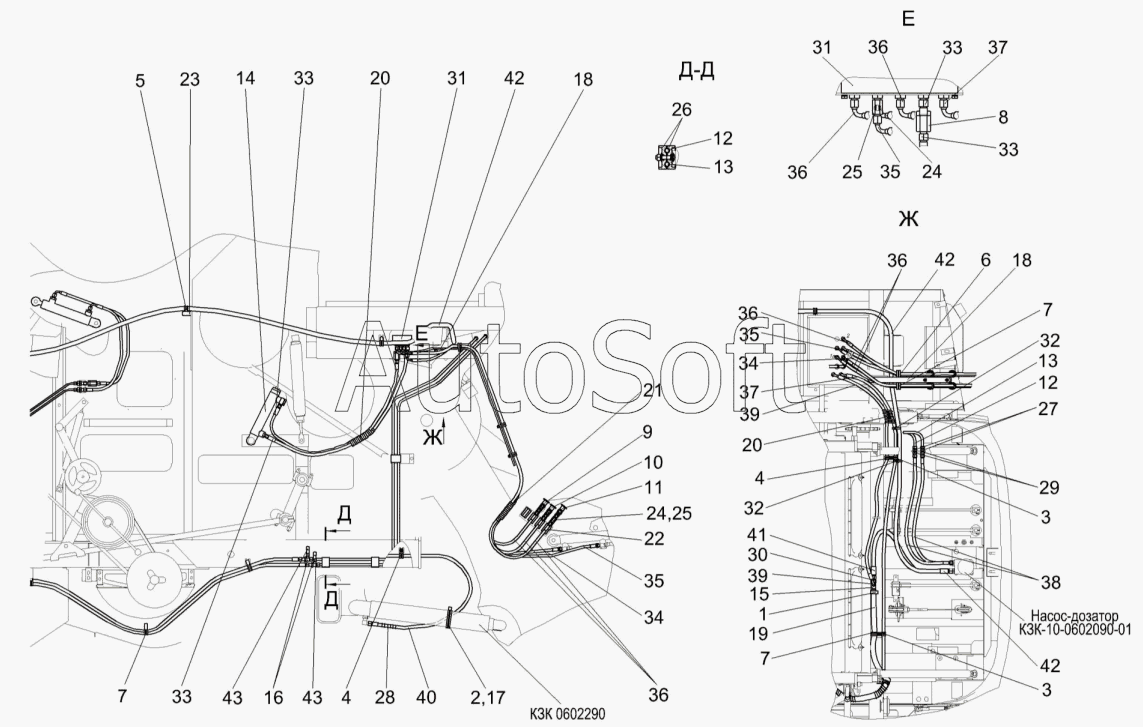

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-812-0602000 (вид справа)
33
33
33
33
23
24
24
25
25
26
27
28
29
30
31
31
32
32
22
34
34
35
35
35
36
36
36
36
36
37
37
38
39
39
40
41
43
43
42
42
11
1
2
3
3
4
4
5
6
7
7
7
8
9
10
12
12
13
13
14
15
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | К***0 | Хомут | |
| 4 | К***1 | Хомут | |
| 5 | К***2 | Хомут | |
| 6 | К***3 | Хомут | |
| 7 | К***4 | Хомут | |
| 8 | К***1 | Дроссель с обратным клапаном | |
| 9 | К***0 | Полумуфта внутренняя | |
| 10 | К***1 | Полумуфта внутренняя | |
| 11 | К***2 | Полумуфта внутренняя | |
| 12 | К***0 | Трубопровод | |
| 13 | К***1 | Трубопровод | |
| 14 | К***0 | Гидроцилиндр | |
| 15 | К***0 | Тройник | |
| 16 | П***0 | Тройник | |
| 17 | К***1 | Уплотнитель ПР-067 | |
| 18 | К***2 | Кронштейн | |
| 19 | К***3 | Рукав 18x27-1,6-10362 | |
| 20 | К***4 | Оплетка | |
| 21 | К***1 | Оплетка HP 20/16 черная | |
| 22 | К***2 | Держатель | |
| 23 | К***2 | Кронштейн | |
| 24 | П***3 | Ниппель | |
| 25 | П***А | Штуцер | |
| 26 | У***А | Брус | |
| 27 | У***2 | Штуцер | |
| 28 | У***8 | Оплетка | |
| 29 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 30 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 31 | К***8 | Гидроблок управления | |
| 32 | 4***2 | Лента стяжная | |
| 33 | Р***0 | Рукав высокого давления РВД 6-1SN-M16X1,5-60°-1250 | |
| 34 | Р***° | Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-2200-0°-90° | |
| 35 | Р***° | Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-2400-0°-90° | |
| 36 | Р***° | Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-2700-0°-90° | |
| 37 | Р***° | Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-3400-0°-90° | |
| 38 | Р***0 | Рукав высокого давления РВД 8-2SN-М16х1,5-60°-800 | |
| 39 | Р***° | Рукав высокого давления РВД 8-2SN-М16х1,5-60°-1360-90°-90° | |
| 40 | Р***0 | Рукав высокого давления РВД 8-2SN-М16х1,5-60°-2700 | |
| 41 | Р***0 | Рукав | |
| 42 | Р***0 | Рукав | |
| 43 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) |
