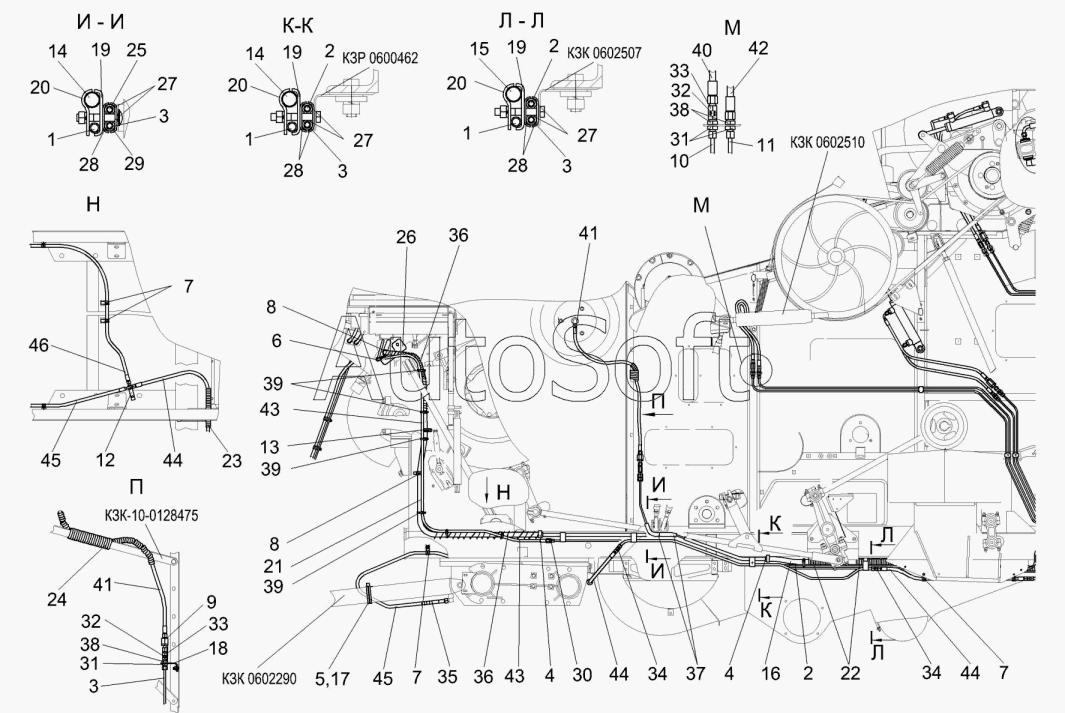

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-812-0602000 (вид слева)
39
39
39
27
27
27
28
28
28
29
30
31
31
32
32
33
33
34
34
35
36
36
37
38
38
26
40
41
41
42
43
43
44
44
44
45
45
46
КЗК0602507
КЗК-10-0128475
КЗК0602510
КЗР0600462
КЗК0602290
13
1
1
1
2
2
2
3
3
3
3
4
4
5
6
7
7
7
8
8
9
10
11
12
14
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0128475 | К***5 | Уголок | |
| КЗК-812-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| КЗК0602290 | К***0 | Гидроцилиндр | |
| КЗК0602507 | К***7 | Кронштейн | |
| КЗК0602510 | К***0 | Гидроцилиндр | |
| КЗР0600462 | К***2 | Кронштейн | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***0 | Хомут | |
| 7 | К***1 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | К***А | Дроссель с обратным клапаном | |
| 10 | К***0 | Трубопровод | |
| 11 | К***1 | Трубопровод | |
| 12 | К***0 | Тройник | |
| 13 | К***7 | Хомут | |
| 14 | К***1 | Труба | |
| 15 | К***4 | Труба | |
| 16 | К***2 | Рукав | |
| 17 | К***1 | Уплотнитель ПР-067 | |
| 18 | К***3 | Кронштейн | |
| 19 | К***9 | Прижим | |
| 20 | К***1 | Прижим | |
| 21 | К***3 | Рукав 18x27-1,6-10362 | |
| 22 | К***4 | Оплетка | |
| 23 | К***2 | Оплетка | |
| 24 | К***3 | Оплетка | |
| 25 | К***6 | Труба 8х1-8734 /В20-8733 | |
| 26 | К***4 | Кронштейн | |
| 27 | К***9 | Прокладка | |
| 28 | К***1 | Прижим | |
| 29 | К***1 | Прижим | |
| 30 | К***3 | Штуцер | |
| 31 | П***А | Штуцер проходной | |
| 32 | П***3 | Ниппель | |
| 33 | П***А | Штуцер | |
| 34 | У***4 | Штуцер | |
| 35 | У***8 | Оплетка | |
| 36 | У***7 | Оплетка | |
| 37 | У***7 | Рукав | |
| 38 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 39 | 4***2 | Лента стяжная | |
| 40 | Р***0 | Рукав | |
| 41 | Р***0 | Рукав | |
| 42 | Р***0 | Рукав | |
| 43 | Р***0 | Рукав | |
| 44 | Р***0 | Рукав | |
| 45 | Р***0 | Рукав | |
| 46 | Р***0 | Рукав |
