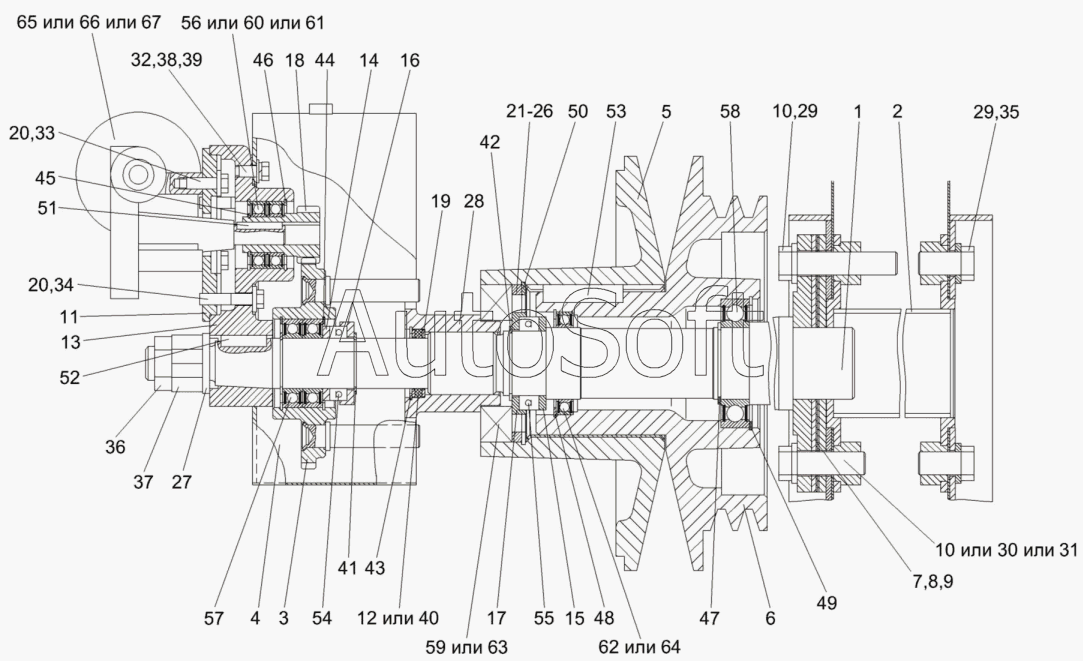

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Очистка. Контрпривод вариатора КЗК-7-0202500А
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
59
67
66
65
64
63
62
61
60
32
58
57
56
55
54
53
52
51
6
14
13
12
11
10
10
9
8
7
15
5
4
3
2
1
23
31
30
29
29
28
27
26
25
24
22
21
20
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202690А | К***А | Привод | |
| КЗК-12-0202700 | К***0 | Привод | |
| КЗК-12-0202720А | К***А | Колесо | |
| КЗК-7-0202500А | К***А | Контрпривод вариатора | |
| 1 | К***А | Ось | |
| 2 | К***Б | Труба | |
| 3 | К***0 | Колесо | |
| 4 | К***А | Кожух | |
| 5 | К***1 | Шкив подвижный | |
| 6 | К***А | Шкив неподвижный | |
| 7 | К***3 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***2 | Шайба | |
| 10 | К***9 | Болт | |
| 11 | К***6 | Фланец | |
| 12 | К***3 | Кольцо | |
| 13 | К***А | Корпус | |
| 14 | К***3 | Кольцо упорное | |
| 15 | К***1 | Кольцо упорное | |
| 16 | К***4 | Корпус | |
| 17 | К***1 | Корпус | |
| 18 | К***1 | Шестерня | |
| 19 | К***А | Кольцо | |
| 20 | К***5 | Шайба | |
| 21 | К***7 | Кольцо | |
| 22 | К***1 | Кольцо | |
| 23 | К***2 | Кольцо | |
| 24 | К***3 | Кольцо | |
| 25 | К***4 | Кольцо | |
| 26 | К***5 | Кольцо | |
| 27 | К***1 | Шайба | |
| 28 | К***А | Втулка | |
| 29 | К***2 | Шайба | |
| 30 | Б***6 | Болт М16-6gх50-7796 | |
| 31 | Б***6 | Болт М16-6gх60-7796 | |
| 32 | Б***8 | Болт М8-6gх20-7798 | |
| 33 | Б***8 | Болт М8-6gх25-7798 | |
| 34 | Б***8 | Болт М8-6gх40-7798 | |
| 35 | Б***8 | Болт М16-6gх30-7798 | |
| 36 | Г***6 | Гайка M24x2-6G-2526 | |
| 37 | Г***5 | Гайка M24x2-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***1 | Шайба С.8.01-11371 | |
| 40 | С***8 | Кольцо СП-48-34-6-6308 | |
| 41 | В***0 | Кольцо В35-13940 | |
| 42 | В***0 | Кольцо | |
| 43 | В***1 | Кольцо В48-13941 | |
| 44 | В***1 | Кольцо | |
| 45 | В***2 | Кольцо | |
| 46 | В***3 | Кольцо | |
| 47 | В***2 | Кольцо В50-13942 | |
| 48 | В***3 | Кольцо В72-13943 | |
| 49 | В***3 | Кольцо | |
| 50 | В***3 | Кольцо В110-13943 | |
| 51 | 5***0 | Шпонка 5х5х32-23360 | |
| 52 | 1***0 | Шпонка 10х8х32-23360 | |
| 53 | 2***0 | Шпонка 20х12х56-23360 | |
| 54 | 8***2 | Подшипник | |
| 55 | 8***2 | Подшипник | |
| 56 | 1***2 | Подшипник | |
| 57 | 1***2 | Подшипник | |
| 58 | 1***2 | Подшипник 180210С17-8882 | |
| 59 | 1***2 | Подшипник 180212С17-8882 | |
| 60 | 6***E | Подшипник 6005EE | |
| 61 | 6***1 | Подшипник | |
| 62 | 6***S | Подшипник 61910-2RS | |
| 63 | 6***1 | Подшипник | |
| 64 | 6***S | Подшипник | |
| 65 | 3***9 | Моторедуктор | |
| 66 | 3***0 | Моторедуктор | |
| 67 | Э***1 | Электропривод вариатора вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
