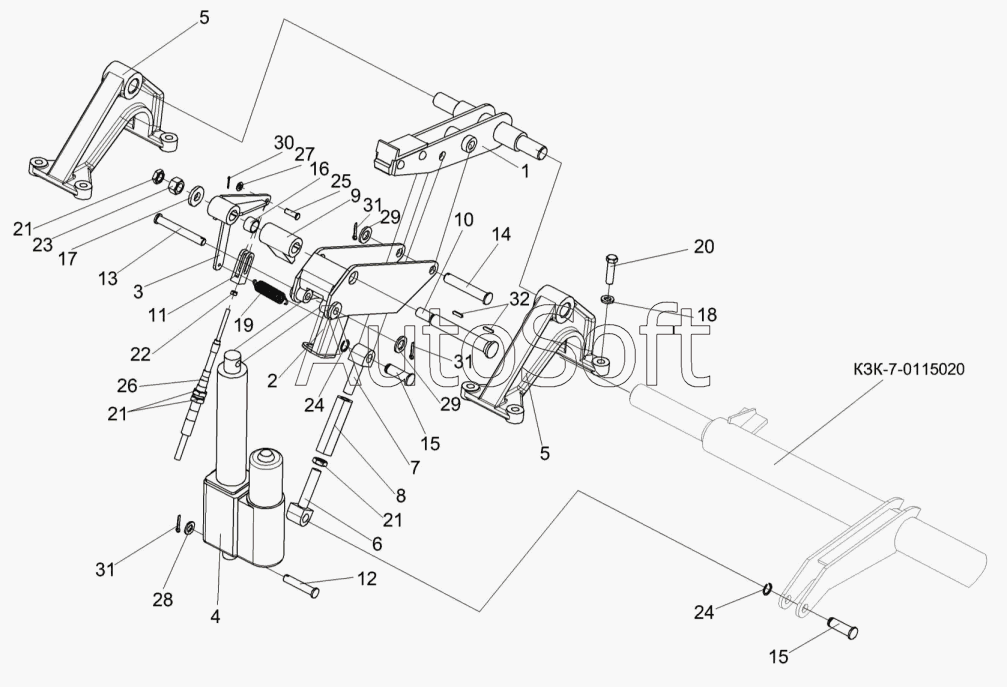

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Механизм подъема подбарабанья КЗК-7-0115000(установка электромеханизма)
26
18
19
20
21
21
21
22
23
24
24
25
17
27
28
29
29
30
31
31
31
32
КЗК-7-0115020
9
1
2
3
4
5
5
6
7
8
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0115110 | К***0 | Тяга | |
| КЗК-7-0115020 | К***0 | Вал торсионный | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Электромеханизм подбарабанья | |
| 5 | К***3 | Опора | |
| 6 | К***9 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***1 | Стяжка | |
| 9 | К***4 | Собачка | |
| 10 | К***5 | Ось | |
| 11 | К***6 | Вилка | |
| 12 | К***7 | Ось | |
| 13 | К***1 | Ось | |
| 14 | К***8 | Ось | |
| 15 | К***9 | Палец | |
| 16 | К***1 | Втулка | |
| 17 | К***А | Шайба | |
| 18 | У***7 | Шайба | |
| 19 | У***6 | Пружина | |
| 20 | Б***6 | Болт М12-6gх45-7796 | |
| 21 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 22 | Г***5 | Гайка M8-6G-5915 | |
| 23 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 24 | В***0 | Кольцо | |
| 25 | 6***0 | Ось 6-8 b12х30-9650 | |
| 26 | 1***0 | Трос дистанционного управления | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | Ш***1 | Шайба С.12.01-11371 | |
| 29 | Ш***1 | Шайба С.16.01-11371 | |
| 30 | 2***7 | Шплинт 2х16-397 | |
| 31 | 4***7 | Шплинт 4х22-397 | |
| 32 | 6***0 | Шпонка 6х6х25-23360 |
