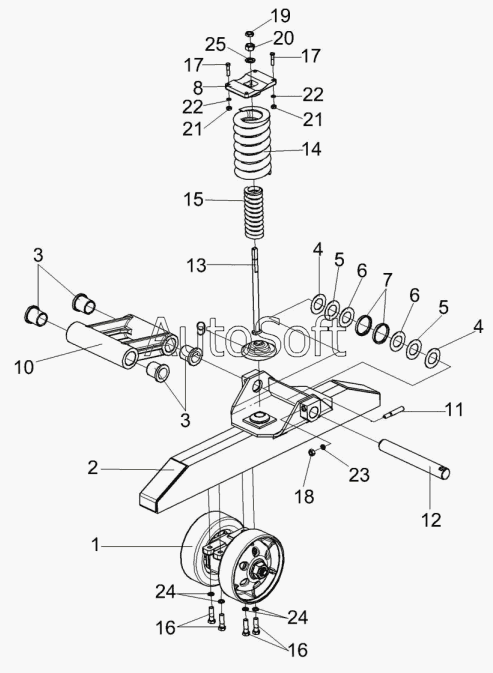

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Установка каретки задней КЗК-812-0153000
12
25
24
24
23
22
22
21
21
20
19
18
17
17
16
16
15
14
13
11
10
9
8
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0153000 | К***0 | Установка каретки задней | |
| КЗК-812-0153020 | К***0 | Траверса | |
| 1 | К***0 | Каток опорный | |
| 2 | К***0 | Траверса | |
| 3 | К***3 | Втулка | |
| 4 | К***2 | Прокладка | |
| 5 | К***1 | Прокладка | |
| 6 | К***2 | Прокладка | |
| 7 | К***1 | Втулка | |
| 8 | К***2 | Подушка | |
| 9 | К***3 | Стакан | |
| 10 | К***1 | Траверса | |
| 11 | К***1 | Клин | |
| 12 | К***3 | Ось | |
| 13 | К***5 | Винт | |
| 14 | С***К | Пружина | |
| 15 | К***5 | Пружина | |
| 16 | Б***8 | Болт М16х1.5-6gх50-7798 | |
| 17 | Б***8 | Болт М10-6gх45-7798 | |
| 18 | Г***5 | Гайка M14-6G-5915 | |
| 19 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 20 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 21 | Г***5 | Гайка M10-6G-5915 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 25 | Ш***1 | Шайба С.20.01-11371 |
