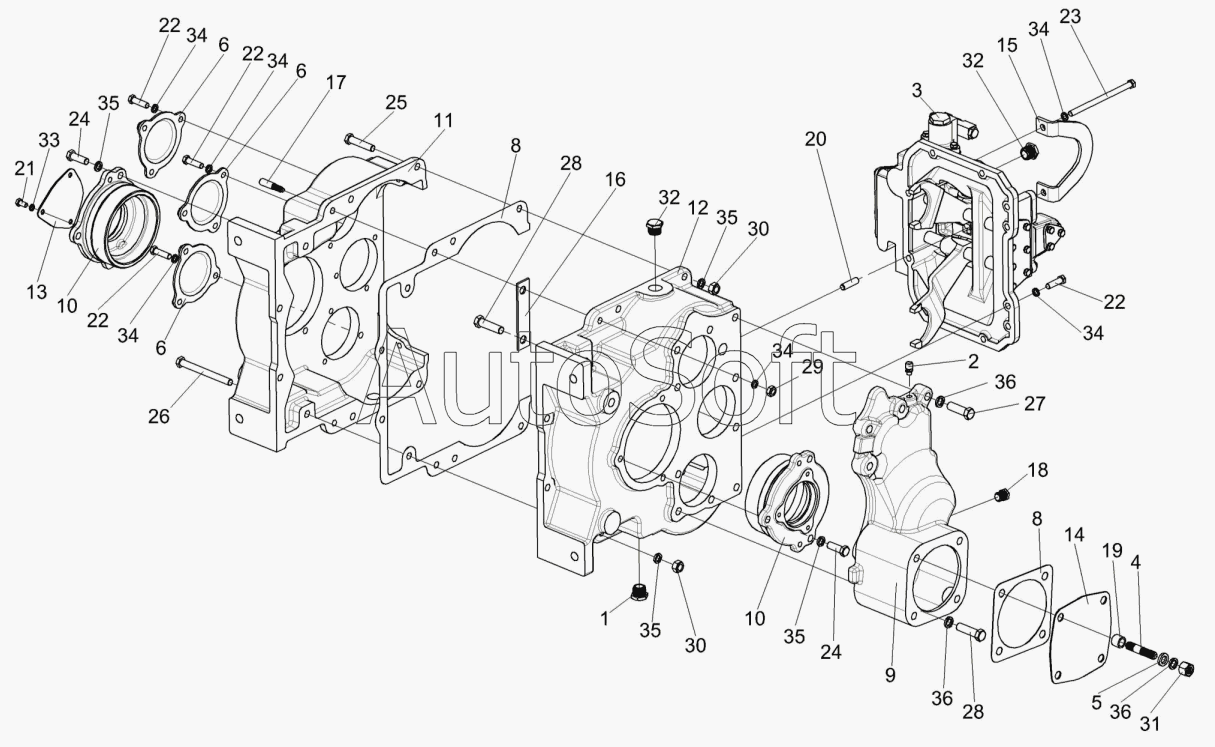

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Коробка диапазонов КЗК-812-0107030А (корпус, крышки)
28
28
19
20
21
22
22
22
22
23
24
24
25
26
27
18
29
30
30
31
32
32
33
34
34
34
34
34
34
35
35
35
35
36
36
36
9
1
2
3
4
5
6
6
6
8
8
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0107030А | К***А | Коробка диапазонов | |
| КЗК-812-0107260 | К***0 | Корпус | |
| 1 | У***0 | Пробка | |
| 2 | 3***А | Сапун | |
| 3 | 3***0 | Механизм переключения диапазонов | |
| 4 | Р***Б | Шпилька | |
| 5 | У***3 | Шайба | |
| 6 | 3***9 | Крышка | |
| 7 | 3***9 | Прокладка гидромотора | |
| 8 | 3***5 | Прокладака корпуса коробки диапазонов | |
| 9 | 3***1 | Корпус установки гидромотора | |
| 10 | 3***1 | Стакан установки дифференциала | |
| 11 | 3***1 | Корпус коробки диапазонов левый | |
| 12 | 3***1 | Корпус коробки диапазонов правый | |
| 13 | 3***9 | Крышка | |
| 14 | 3***1 | Крышка | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***8 | Пластина стопорная | |
| 17 | 3***3 | Штифт корпуса коробки диапазонов | |
| 18 | 3***3 | Пробка | |
| 19 | 3***6 | Втулка | |
| 20 | 3***4 | Штифт установочный | |
| 21 | Б***6 | Болт М8-6gх16-7796 | |
| 22 | Б***6 | Болт М10-6gх35-7796 | |
| 23 | Б***6 | Болт М10-6gх160-7796 | |
| 24 | Б***6 | Болт М12-6gх35-7796 | |
| 25 | Б***6 | Болт М12х1,25-6gх55-7796 | |
| 26 | Б***6 | Болт М12х1,25-6gх120-7796 | |
| 27 | Б***6 | Болт М14-6gх45-7796 | |
| 28 | Б***6 | Болт М14-6gх50-7796 | |
| 29 | Г***5 | Гайка M10-6G-5915 | |
| 30 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 31 | Г***5 | Гайка M14-6G-5915 | |
| 32 | К***4 | Пробка | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 14Т.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
