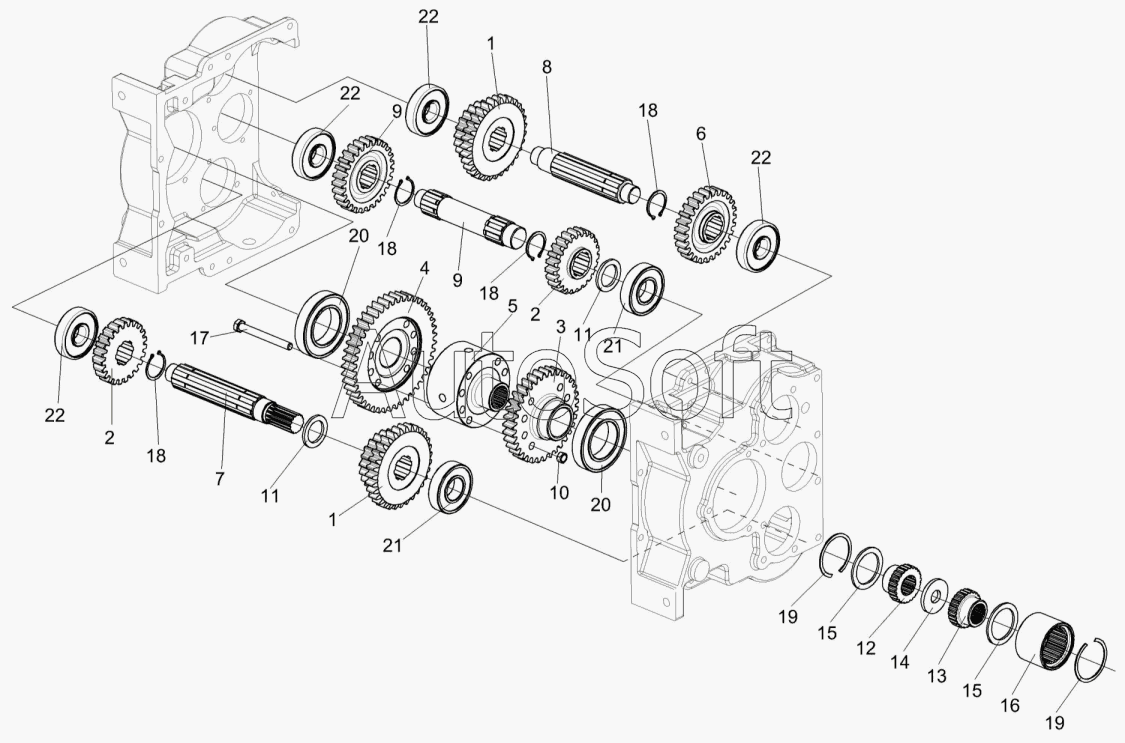

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Коробка диапазонов КЗК-812-0107030А (валы, шестерни)
11
11
22
22
22
22
21
21
20
20
19
19
18
18
18
18
17
16
15
15
14
13
12
10
9
9
8
7
6
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0107030А | К***А | Коробка диапазонов | |
| КЗК-812-0107060 | К***0 | Блок шестерен | |
| 1 | К***2 | Блок шестерен | |
| 2 | К***4 | Шестерня ведущая | |
| 3 | К***5 | Шестерня | |
| 4 | К***6 | Шестерня | |
| 5 | К***7 | Ступица | |
| 6 | К***8 | Шестерня | |
| 7 | К***1 | Вал | |
| 8 | К***2 | Вал | |
| 9 | К***3 | Вал | |
| 10 | У***1 | Гайка | |
| 11 | 3***9 | Кольцо распорное | |
| 12 | 3***2 | Полумуфта первичного вала | |
| 13 | 3***3 | Полумуфта гидромотора | |
| 14 | 3***4 | Кольцо полумуфты гидромотора | |
| 15 | 3***5 | Кольцо дистанционное полумуфты | |
| 16 | 3***6 | Втулка шлицевая полумуфты | |
| 17 | 3***9 | Болт дифференциала | |
| 18 | В***2 | Кольцо В50-13942 | |
| 19 | В***3 | Кольцо В85-13943 | |
| 20 | 2***8 | Подшипник 215К5-8338 | |
| 21 | 6***9 | Подшипник 6309 | |
| 22 | 6***7 | Подшипник 6407 |
