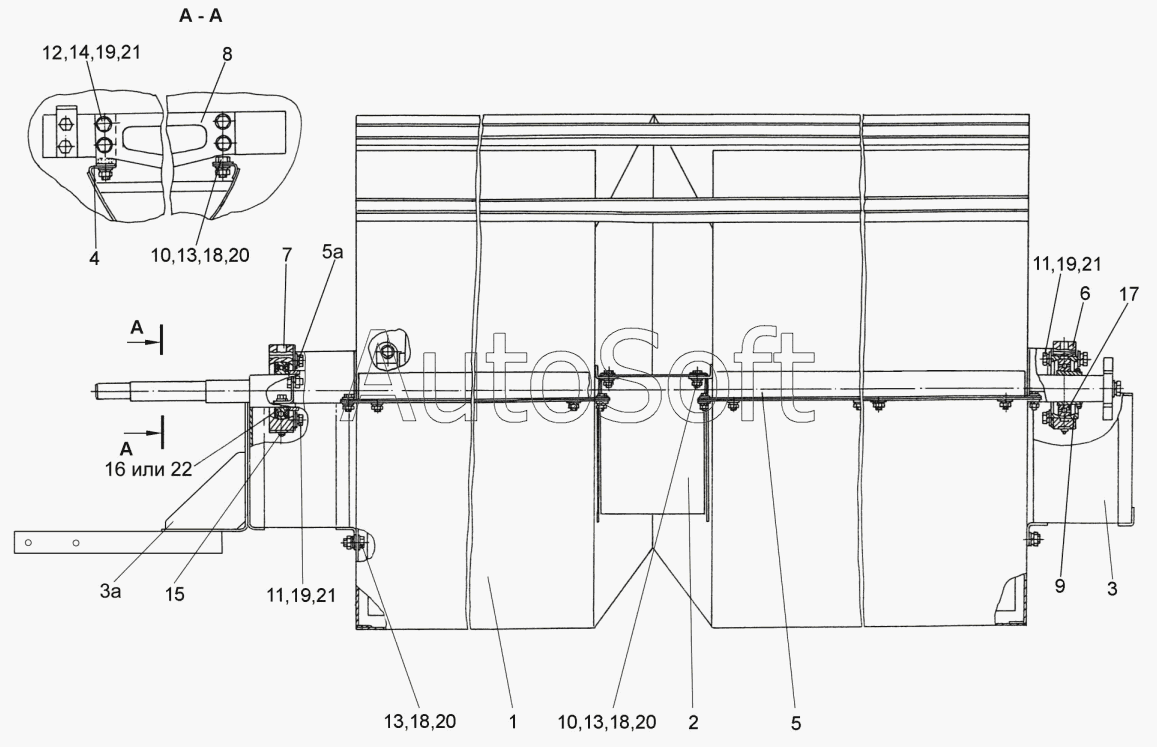

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Вентилятор КЗК 0217000Б-01 (вид спереди)
1
2
3
3а
4
5
5а
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0217000Б-01 | К***1 | Вентилятор | |
| 1 | К***1 | Поддон | |
| 10 | Б***6 | Болт М8-6gх16-7796 | |
| 11 | Б***6 | Болт М10-6gх25-7796 | |
| 12 | Б***6 | Болт М10-6gх30-7796 | |
| 13 | Г***5 | Гайка M8-6G-5915 | |
| 14 | Г***5 | Гайка M10-6G-5915 | |
| 15 | 1***3 | Масленка | |
| 16 | 1***7 | Подшипник | |
| 17 | 1***7 | Подшипник | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 2 | К***Б | Щиток | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | 1***1 | Подшипник 1726209-2RS1 | |
| 3 | К***А | Щиток | |
| 3а | К***0 | Щиток | |
| 4 | К***2 | Лапка | |
| 5 | К***6 | Уголок | |
| 5а | К***5 | Втулка | |
| 6 | К***Б | Корпус | |
| 7 | К***1 | Корпус | |
| 8 | К***1 | Кронштейн | |
| 9 | К***А | Втулка |
