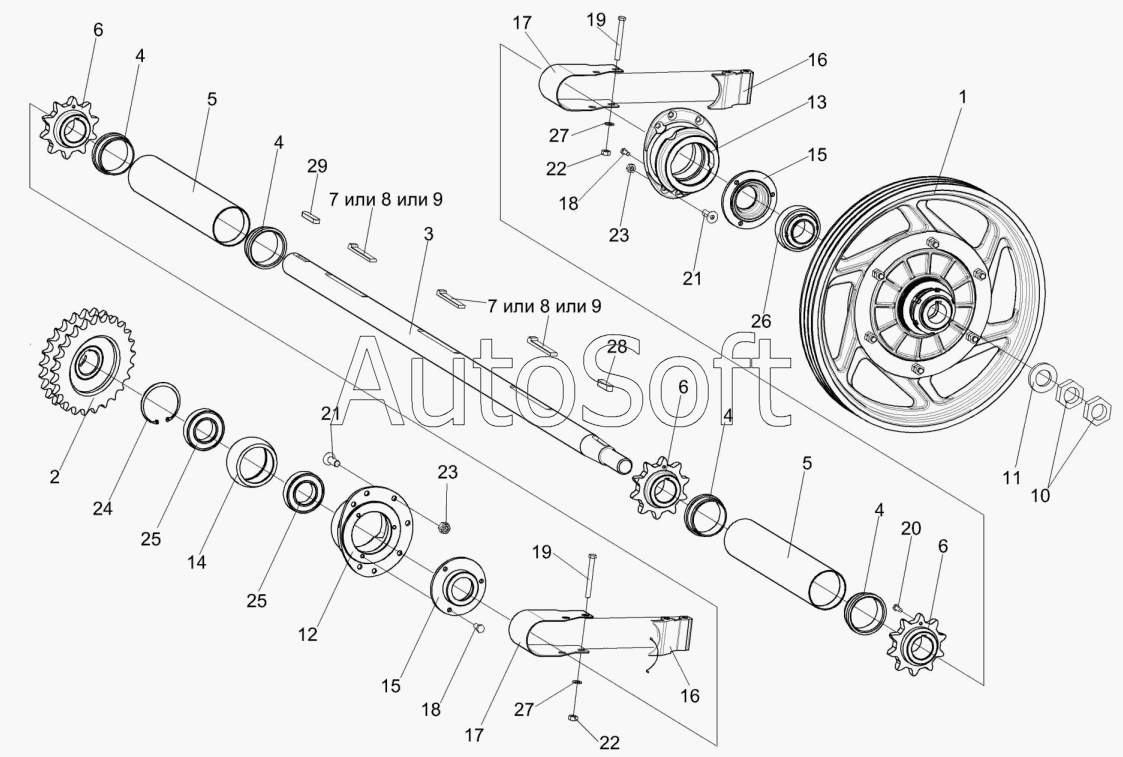

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Камера наклонная. Установка вала верхнего КЗК-8-1773000
1
2
3
4
4
4
4
5
5
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
25
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1803310-04 | К***4 | Кожух | |
| КЗК-8-1773000 | К***0 | Вал верхний | |
| КЗК1873010 | К***0 | Корпус | |
| КЗК1873020 | К***0 | Корпус | |
| 1 | К***0 | Муфта предохранительная | |
| 2 | К***0 | Звездочка | |
| 3 | К***2 | Вал | |
| 4 | К***1 | Втулка | |
| 5 | К***4 | Кожух | |
| 6 | К***2 | Звездочка | |
| 7 | К***3 | Шпонка | |
| 8 | К***1 | Шпонка | |
| 9 | К***2 | Шпонка | |
| 10 | К***7 | Гайка | |
| 11 | К***8 | Шайба | |
| 12 | К***2 | Фланец | |
| 13 | К***3 | Фланец | |
| 14 | К***4 | Втулка | |
| 15 | К***1 | Крышка | |
| 16 | К***1 | Вкладыш | |
| 17 | К***1 | Кожух | |
| 18 | Б***6 | Болт М8-6gх20-7796 | |
| 19 | Б***6 | Болт М10-6gх90-7796 | |
| 20 | Б***6 | Болт М10-6gх90-7796 | |
| 21 | М***1 | Винт М10Х30-8.8 DIN 7991 | |
| 22 | Г***5 | Гайка M10-6G-5915 | |
| 23 | Г***0 | Гайка М10-8 DIN 980 | |
| 24 | В***3 | Кольцо | |
| 25 | 1***2 | Подшипник | |
| 26 | 6***7 | Подшипник | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | 1***8 | Шпонка 14х12х70-10748 | |
| 29 | 1***0 | Шпонка 14х9х70-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
