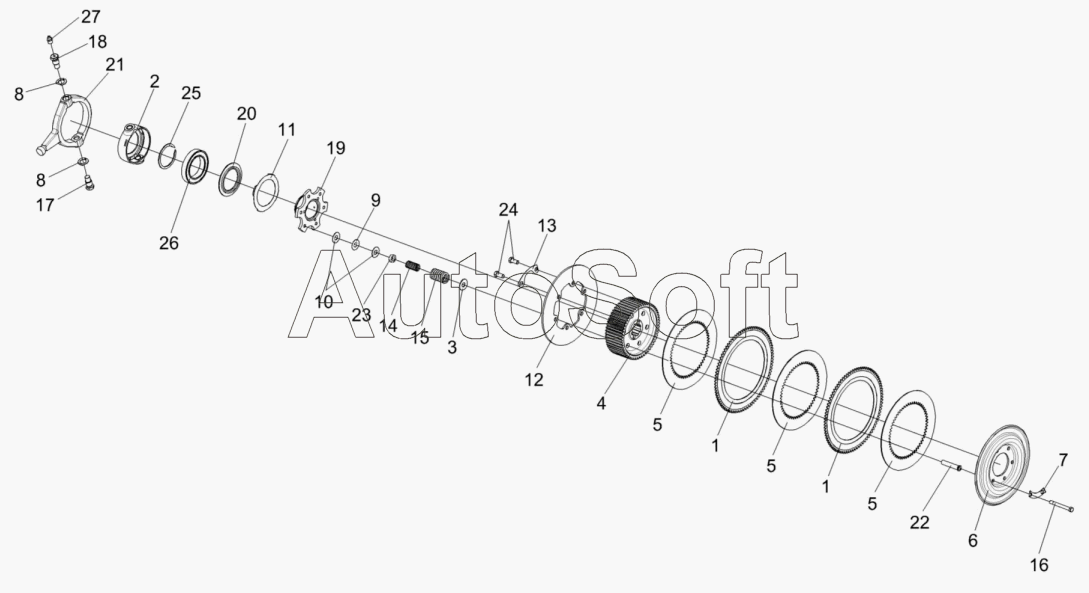

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Фрикцион бортовой КЗК-812-0156000
/94.gif)
13
27
26
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
8
8
7
6
5
5
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0156000 | К***0 | Фрикцион бортовой | |
| КЗК-812-0156020 | К***0 | Корпус | |
| КЗК-812-0156030 | К***0 | Ступица | |
| 1 | К***0 | Диск ведомый | |
| 2 | К***0 | Корпус | |
| 3 | К***1 | Прокладка термоизоляционная | |
| 4 | К***1 | Ступица | |
| 5 | К***1 | Диск ведущий | |
| 6 | К***2 | Диск нажимной | |
| 7 | К***3 | Шайба | |
| 8 | К***4 | Шайба | |
| 9 | К***5 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***8 | Шайба | |
| 12 | К***9 | Фланец | |
| 13 | К***1 | Шайба | |
| 14 | К***1 | Пружина внутренняя | |
| 15 | К***2 | Пружина наружная | |
| 16 | К***3 | Болт | |
| 17 | К***4 | Палец | |
| 18 | К***1 | Палец | |
| 19 | К***6 | Ступица | |
| 20 | К***7 | Шайба упорная | |
| 21 | К***1 | Хомут | |
| 22 | К***2 | Втулка дистанционная | |
| 23 | К***1 | Втулка упорная | |
| 24 | Б***6 | Болт М12-6eх25-7796 | |
| 25 | В***0 | Кольцо В75-13940 | |
| 26 | 4***1 | Подшипник 46115Л-831 | |
| 27 | 1***3 | Масленка |
