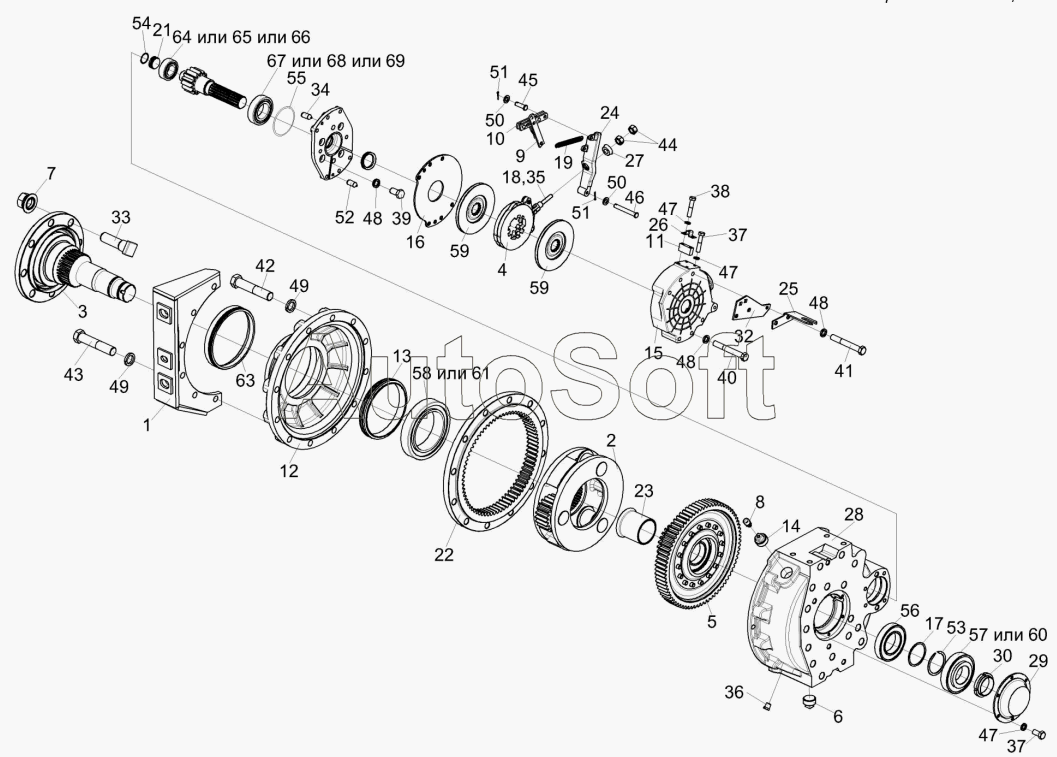

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Редуктор бортовой КЗК-812С-1-0107020-01
/96.gif)
44
52
51
51
50
50
49
49
48
48
48
47
47
47
46
45
53
43
42
41
40
39
38
37
37
36
61
69
68
67
66
65
64
63
35
60
59
59
58
57
56
55
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
26
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-1-0107020-01 | К***1 | Редуктор бортовой | |
| 1 | К***1 | Кронштейн | |
| 2 | К***0 | Водило | |
| 3 | К***0 | Ось колеса | |
| 4 | М***А | Диски нажимные | |
| 5 | М***0 | Колесо зубчатое | |
| 6 | У***0 | Пробка | |
| 7 | У***2 | Гайка | |
| 8 | 3***А | Сапун | |
| 9 | 3***0 | Тяга | |
| 10 | 3***0 | Тяга | |
| 11 | К***4 | Проставка | |
| 12 | К***1 | Крышка | |
| 13 | К***4 | Проставка | |
| 14 | К***1 | Пробка | |
| 15 | М***7 | Корпус тормоза правый | |
| 16 | М***3 | Проставка | |
| 17 | М***9 | Шайба | |
| 18 | М***8 | Кольцо | |
| 19 | М***5 | Пружина | |
| 20 | М***А | Вал-шестерня | |
| 21 | М***9 | Пробка | |
| 22 | М***1 | Шестерня эпициклическая | |
| 23 | М***6 | Втулка | |
| 24 | У***6 | Рычаг | |
| 25 | У***8 | Кронштейн | |
| 26 | У***3 | Кронштейн | |
| 27 | У***5 | Упор | |
| 28 | У***1 | Корпус | |
| 29 | У***2 | Крышка | |
| 30 | У***8 | Гайка | |
| 31 | 3***4 | Фланец | |
| 32 | 3***8 | Кронштейн | |
| 33 | 3***1 | Болт специальный | |
| 34 | 3***6 | Штифт | |
| 35 | 3***7 | Пружина отжимная | |
| 36 | 3***3 | Пробка | |
| 37 | Б***6 | Болт М8-6eх16-7796 | |
| 38 | Б***6 | Болт М8-6eх40-7796 | |
| 39 | Б***6 | Болт М12-6eх30-7796 | |
| 40 | Б***6 | Болт М12-6eх90-7796 | |
| 41 | Б***6 | Болт М12-6eх95-7796 | |
| 42 | Б***6 | Болт М20-6eх100-7796 | |
| 43 | Б***6 | Болт М20-6eх110-7796 | |
| 44 | Г***5 | Гайка М12х1,25-5915 | |
| 45 | 6***0 | Ось 6-10 b12х32-9650 | |
| 46 | 6***0 | Ось 6-10 b12х75-9650 | |
| 47 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 50 | Ш***1 | Шайба С.10.01-11371 | |
| 51 | Ш***7 | Шплинт 2,5х16-397 | |
| 52 | Ш***8 | Штифт 12х30-3128 | |
| 53 | В***0 | Кольцо В75-13940 | |
| 54 | 0***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 55 | 0***3 | Кольцо | |
| 56 | 2***8 | Подшипник 215-8338 | |
| 57 | 7***5 | Подшипник 7313А-27365 | |
| 58 | 2***5 | Подшипник | |
| 59 | 3***0 | Диск тормоза фрикционный | |
| 60 | 3***Q | Подшипник 30313J2/Q | |
| 61 | 3***X | Подшипник 32028X | |
| 62 | У***5 | Уплотнение | |
| 63 | У***0 | Уплотнение | |
| 64 | N***J | Подшипник NJ2207ECJ | |
| 65 | N***1 | Подшипник NJ2207-E-M1 | |
| 66 | N***M | Подшипник NJ2207-E-M | |
| 67 | N***J | Подшипник NJ2211ECJ | |
| 68 | N***1 | Подшипник NJ2211-E-M1 | |
| 69 | N***M | Подшипник NJ2211-E-M |
