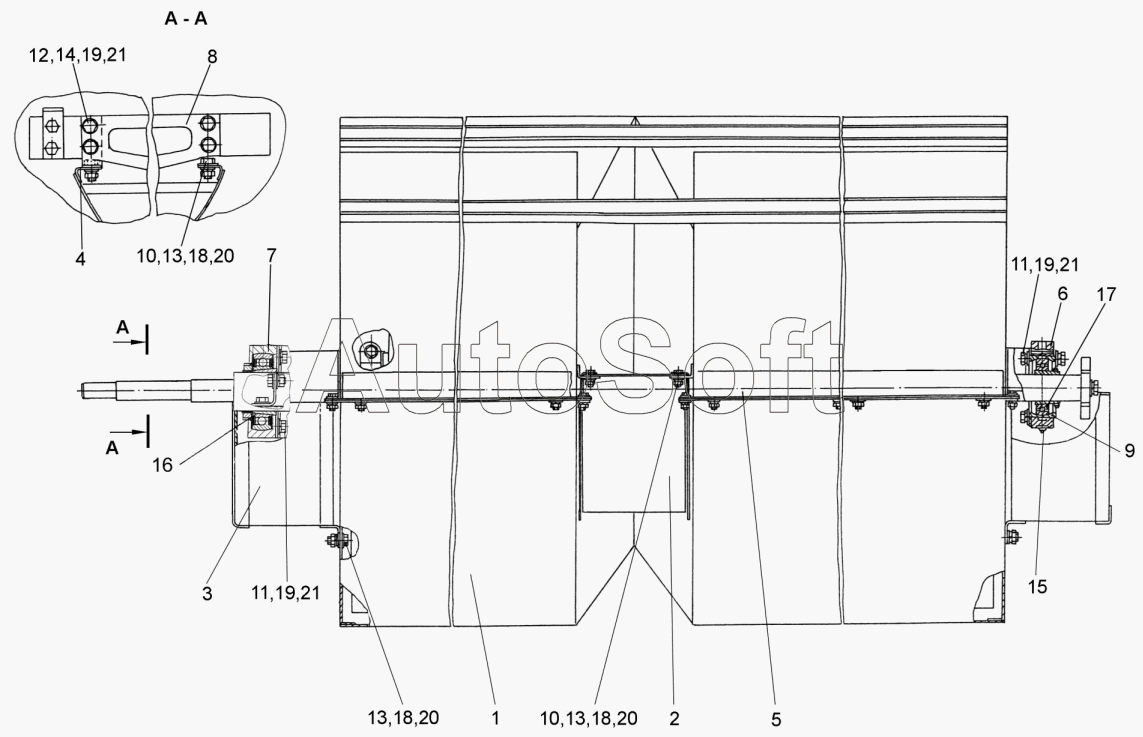

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Вентилятор КЗК 0217000Б (вид спереди)
/109.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
18
18
18
19
19
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0217000Б | К***Б | Вентилятор | |
| 1 | К***1 | Поддон | |
| 2 | К***Б | Щиток | |
| 3 | К***А | Щиток | |
| 4 | К***2 | Лапка | |
| 5 | К***6 | Уголок | |
| 6 | К***Б | Корпус | |
| 7 | К***9 | Корпус | |
| 8 | К***1 | Кронштейн | |
| 9 | К***А | Втулка | |
| 10 | Б***6 | Болт М8-6ех16-7796 | |
| 11 | Б***6 | Болт М10-6ех25-7796 | |
| 12 | Б***6 | Болт М10-6ех30-7796 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | 1***3 | Масленка | |
| 16 | 6***7 | Подшипник 680210А2HK7C17 | |
| 17 | 1***7 | Подшипник | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С.10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
