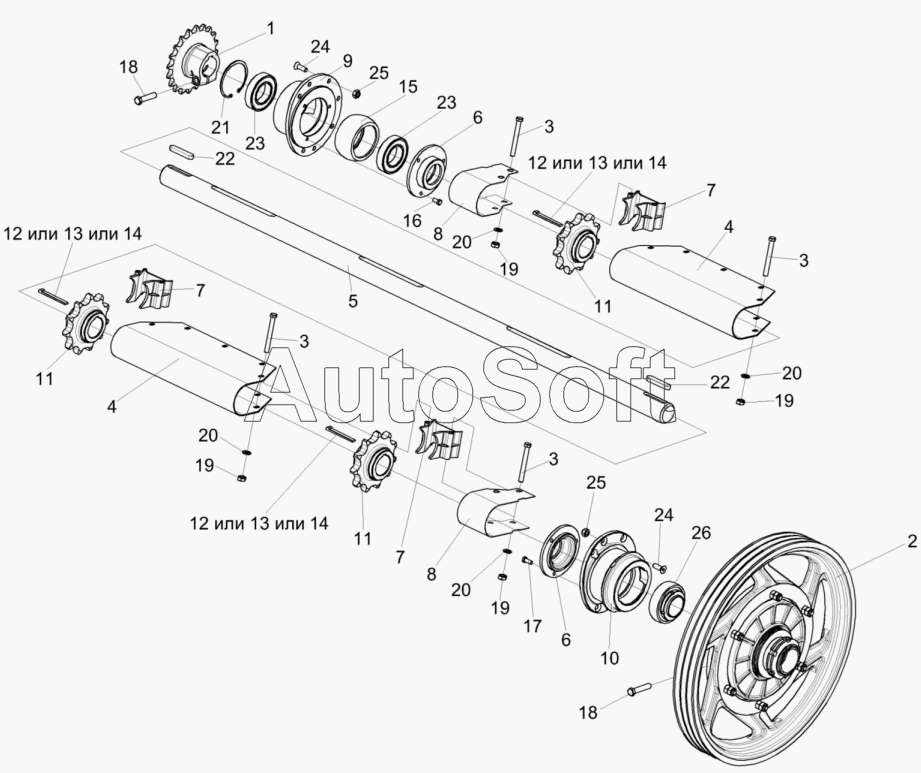

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка вала верхнего КЗК-812С-1-1803000
/10.gif)
1
2
3
3
3
3
4
4
5
6
6
7
7
7
8
8
9
10
11
11
11
12
12
12
13
13
13
14
14
14
15
16
17
18
18
19
19
19
19
20
20
20
20
21
22
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1813010 | К***0 | Корпус | |
| КЗК-12-1813020 | К***0 | Корпус | |
| КЗК-812С-1-1803000 | К***0 | Вал верхний | |
| 1 | К***1 | Звездочка | |
| 2 | К***0 | Муфта предохранительная | |
| 3 | К***0 | Болт | |
| 4 | К***9 | Кожух | |
| 5 | К***1 | Вал | |
| 6 | К***1 | Крышка | |
| 7 | К***1 | Корпус | |
| 8 | К***1 | Кожух | |
| 9 | К***2 | Корпус | |
| 10 | К***3 | Корпус | |
| 11 | К***А | Звездочка | |
| 12 | К***3 | Шпонка | |
| 13 | К***1 | Шпонка | |
| 14 | К***2 | Шпонка | |
| 15 | К***4 | Втулка | |
| 16 | Б***6 | Болт М8-6eх16-7796 | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М12-6eх55-7796 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***8 | Шайба C 8.01-6958 | |
| 21 | В***3 | Кольцо | |
| 22 | Ш***0 | Шпонка 14х9х70-23360 | |
| 23 | 1***2 | Подшипник | |
| 24 | В***1 | Винт М10х30-8.8 DIN 7991 | |
| 25 | Г***0 | Гайка М10-8 DIN 980 | |
| 26 | 6***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
