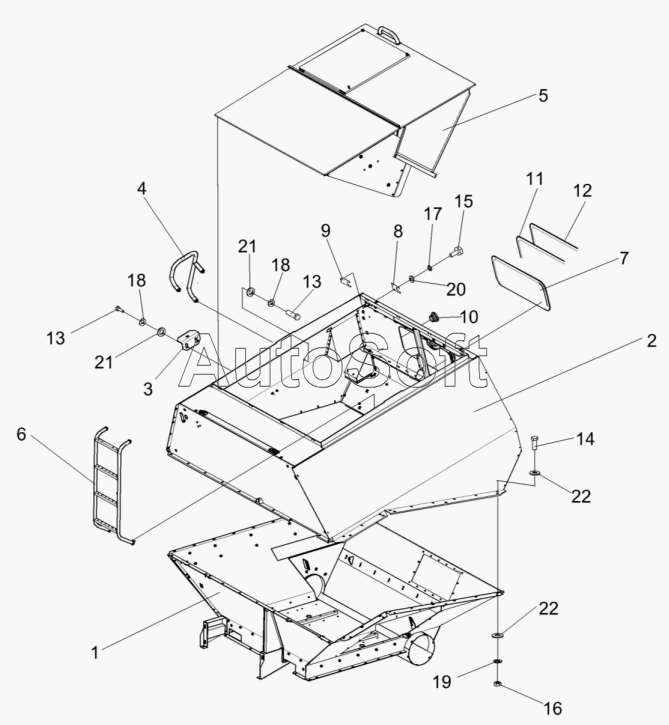

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Бункер КЗК-812C-0229000-01 (лист 3)
/125.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-0229000-01 | К***1 | Бункер | |
| 1 | К***0 | Основание | |
| 2 | К***1 | Проставка | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Поручень | |
| 5 | К***0 | Крыша бункера | |
| 6 | К***0 | Лестница | |
| 7 | К***2 | Стекло | |
| 8 | К***3 | Накладка | |
| 9 | К***4 | Накладка | |
| 10 | К***2 | Заглушка транспортная | |
| 11 | К***6 | Уплотнитель | |
| 12 | К***6 | Замок уплотнителя | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***8 | Болт М6-6eх12-7798 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | Ш***8 | Шайба С6.01-6958 | |
| 21 | Ш***8 | Шайба С8.01-6958 | |
| 22 | Ш***8 | Шайба С10.01-6958 |
