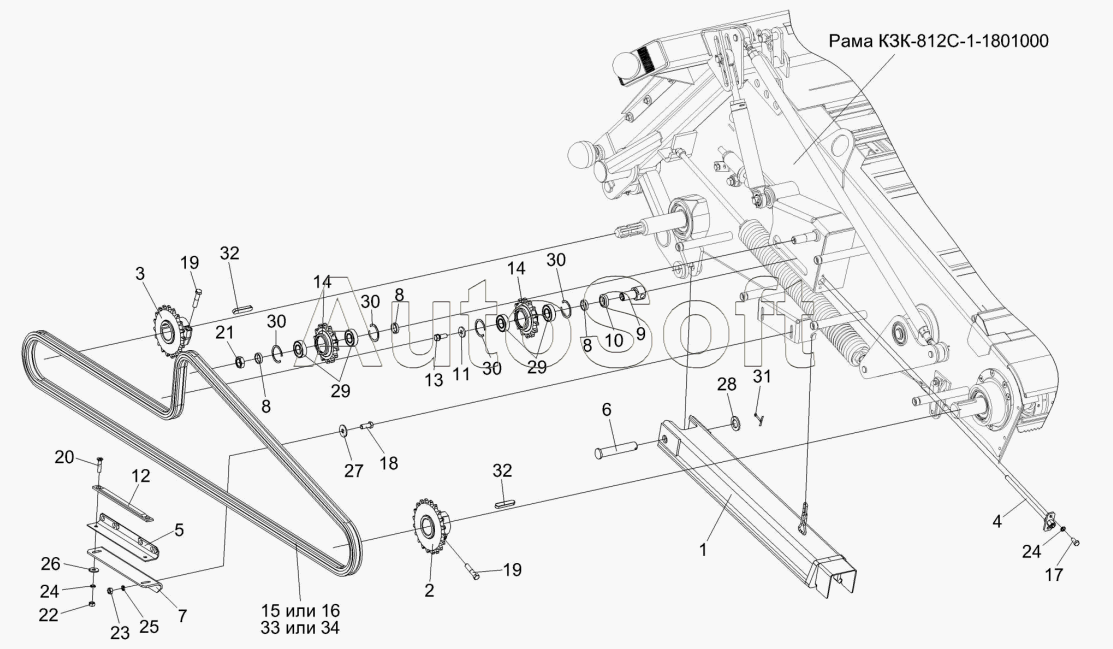

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Камера наклонная. Привод жатки КЗК-812С-1-1809100
/13.gif)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
30
30
31
32
32
33
34
КЗК-812С-1-1801000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-1-1801000 | К***0 | Рама | |
| КЗК-812С-1-1809100 | К***0 | Привод жатки | |
| КЗК1870160 | К***0 | Успокоитель | |
| МКС0514010 | М***0 | Звездочка | |
| 1 | К***0 | Упор | |
| 2 | К***1 | Звездочка | |
| 3 | К***2 | Звездочка | |
| 4 | К***0 | Болт регулировочный | |
| 5 | К***1 | Успокоитель | |
| 6 | К***2 | Палец | |
| 7 | К***6 | Уголок | |
| 8 | К***3 | Втулка | |
| 9 | К***1 | Ось | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Шайба | |
| 12 | К***6 | Успокоитель | |
| 13 | К***1 | Болт | |
| 14 | М***2 | Звездочка | |
| 15 | Ц***2 | Цепь | |
| 16 | Ц***3 | Цепь | |
| 17 | Б***6 | Болт М8-6eх16-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | Б***6 | Болт М12-6eх55-7796 | |
| 20 | В***5 | Винт B2.М8-6eх35-17475 | |
| 21 | Г***6 | Гайка М24х2-6G-2526 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10.65Г-6402 | |
| 26 | Ш***8 | Шайба A 8.01-6958 | |
| 27 | Ш***8 | Шайба C 10.01-6958 | |
| 28 | Ш***1 | Шайба C.24.01-11371 | |
| 29 | 1***2 | Подшипник | |
| 30 | В***1 | Кольцо | |
| 31 | Ш***7 | Шплинт 5х40-397 | |
| 32 | Ш***0 | Шпонка 14х9х70-23360 | |
| 33 | З***о | Звено к цепи | |
| 34 | 1***1 | Звено соединительное |
