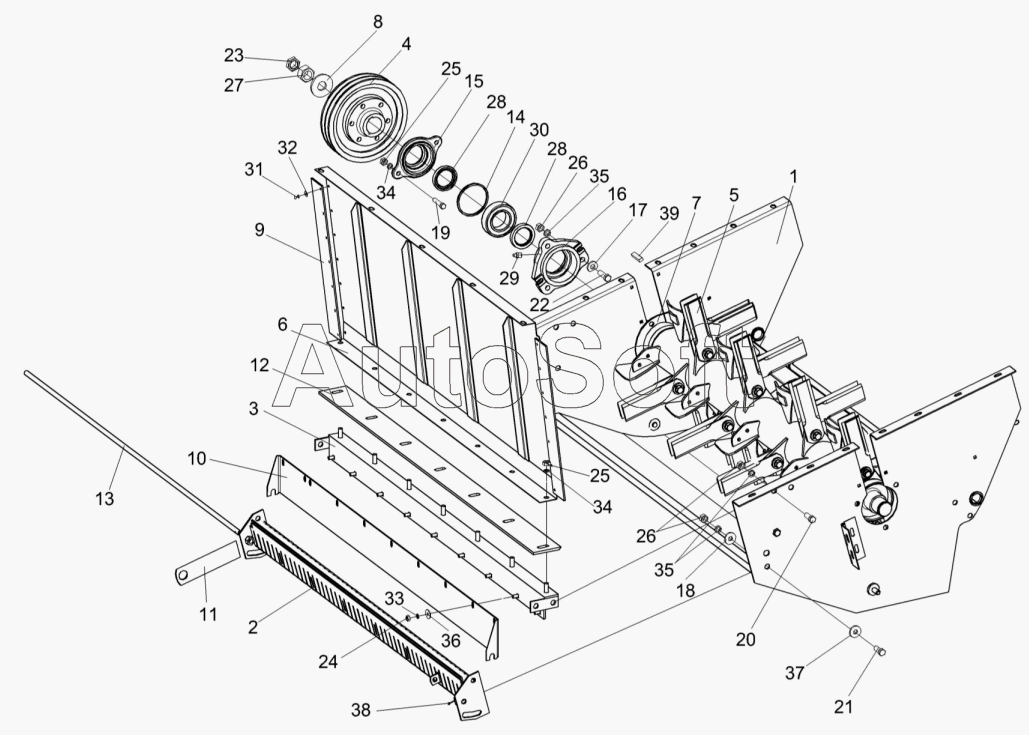

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Соломоизмельчитель КЗК-812-0290010 (лист 2)
/147.gif)
30
20
21
22
23
24
25
25
26
26
27
28
28
29
19
31
32
33
34
34
35
35
36
37
38
39
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0290010 | К***0 | Соломоизмельчитель | |
| КЗК0290030А | К***А | Опора ножевая | |
| КЗК0290290А | К***А | Стенка | |
| 1 | К***А | Корпус измельчителя | |
| 2 | К***А | Каркас | |
| 3 | К***0 | Опора противореза | |
| 4 | К***0 | Шкив | |
| 5 | К***А | Ротор измельчителя | |
| 6 | К***А | Стенка | |
| 7 | К***0 | Отражатель | |
| 8 | К***3 | Шайба | |
| 9 | К***4 | Уплотнение | |
| 10 | К***А | Щиток | |
| 11 | К***7 | Нож | |
| 12 | К***7 | Брус противореза | |
| 13 | К***1 | Ось | |
| 14 | К***1 | Кольцо | |
| 15 | К***2 | Крышка подшипника | |
| 16 | К***1 | Корпус подшипника | |
| 17 | К***8 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | Б***6 | Болт М10-6ех45-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М12-6ех30-7796 | |
| 22 | Б***6 | Болт М12-6ех45-7796 | |
| 23 | Г***6 | Гайка М24х2-6G-2526 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***5 | Гайка М24х2-6G-5915 | |
| 28 | 1***2 | Манжета 1.2-45х65-1-8752 | |
| 29 | 1***3 | Масленка | |
| 30 | 1***8 | Подшипник 11209-28428 | |
| 31 | 5***9 | Заклепка 5х12-10299 | |
| 32 | Ш***8 | Шайба А5.01-6958 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***8 | Шайба С8.01-6958 | |
| 37 | Ш***1 | Шайба С.12.01-11371 | |
| 38 | Ш***7 | Шплинт 3,2х20-397 | |
| 39 | Ш***0 | Шпонка 2-12х8х45-23360 |
