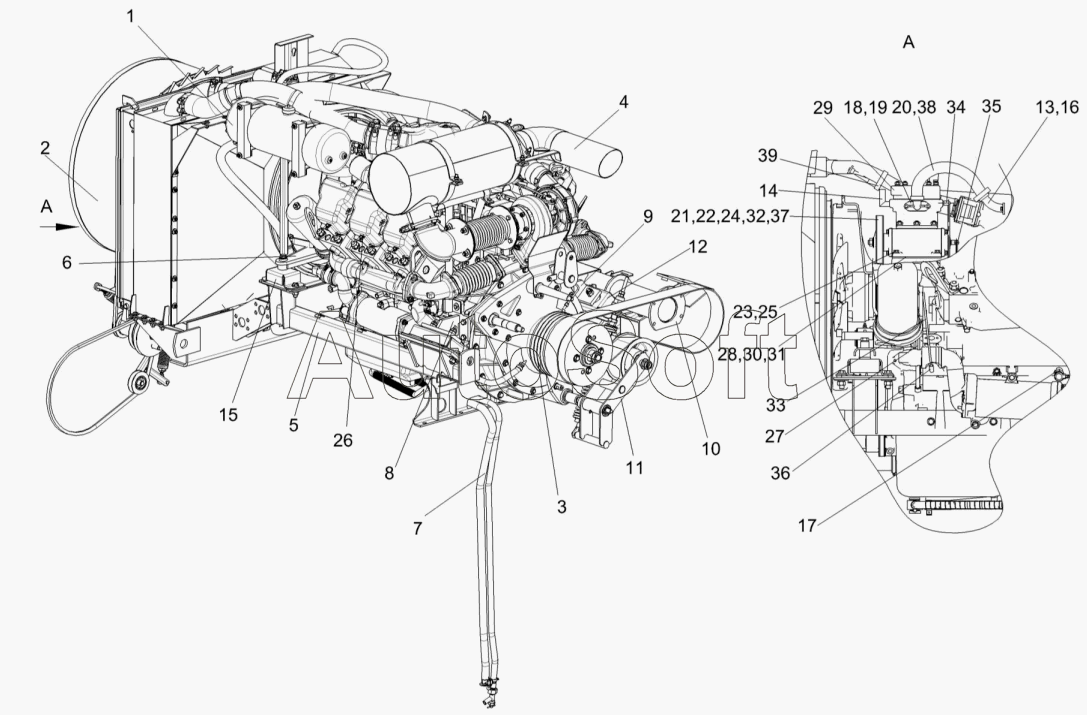

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка двигателя КЗК-812С-2-0106010 (лист 1)
/155.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-2-0106010 | К***0 | Установка двигателя | |
| 1 | К***0 | Установка бачка расширительного | |
| 2 | К***0 | Установка блока радиаторов | |
| 3 | К***0 | Установка главного привода | |
| 4 | К***0 | Установка глушителя | |
| 5 | К***0 | Рама подмоторная | |
| 6 | К***0 | Балка | |
| 7 | К***0 | Установка сливных рукавов | |
| 8 | К***0 | Опора | |
| 9 | К***1 | Опора | |
| 10 | К***0 | Проставка | |
| 11 | К***0 | Привод гидронасоса | |
| 12 | К***0 | Амортизатор | |
| 13 | К***0 | Патрубок | |
| 14 | К***0 | Угольник | |
| 15 | С***0 | Амортизатор | |
| 16 | К***1 | Прокладка | |
| 17 | К***2 | Штуцер | |
| 18 | У***1 | Фланец | |
| 19 | У***9 | Прокладка | |
| 20 | У***1 | Рукав | |
| 21 | Б***6 | Болт М8-6eх30-7796 | |
| 22 | Б***6 | Болт М8-6eх60-7796 | |
| 23 | Б***6 | Болт М10-6eх35-7796 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Я***8 | Двигатель | |
| 27 | 6***8 | Указатель уровня масла в оболочке | |
| 28 | 2***4 | Прокладка | |
| 29 | 5***5 | Компрессор | |
| 30 | 5***3 | Прокладка | |
| 31 | 5***5 | Крышка предохранительная | |
| 32 | B***i | Ремень | |
| 33 | 6***2 | Трубка подвода масла | |
| 34 | 3***1 | Угольник | |
| 35 | 3***7 | Угольник | |
| 36 | 4***6 | Угольник | |
| 37 | 2***4 | Устройство натяжное | |
| 38 | T***2 | Хомут червячный | |
| 39 | T***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
