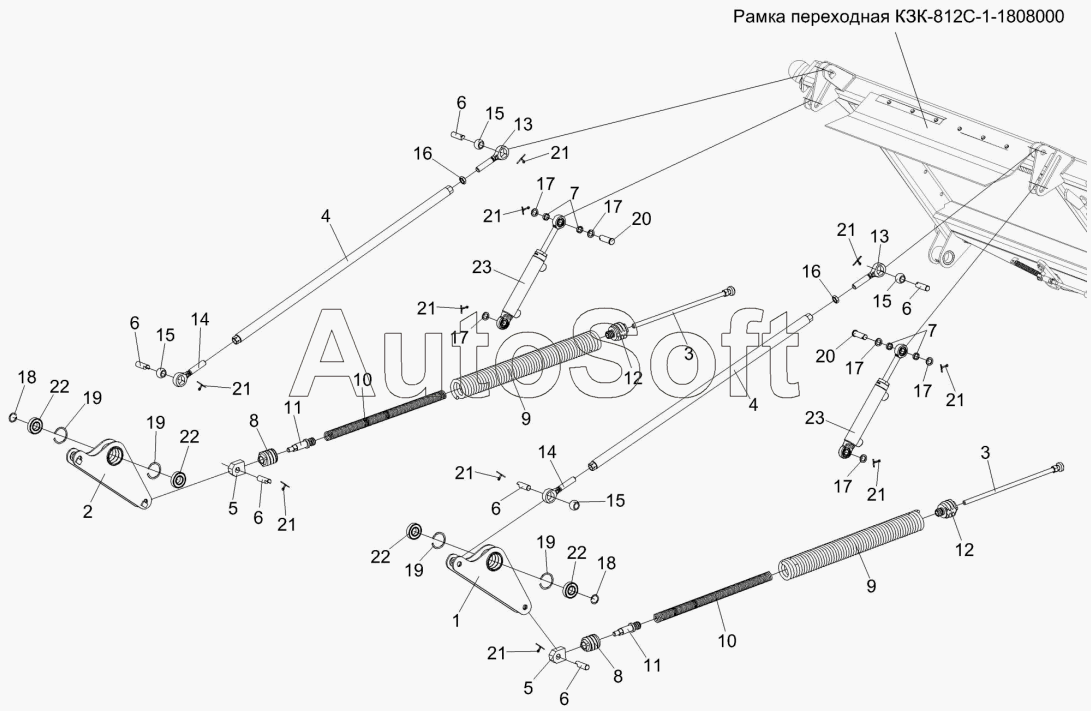

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Механизм продольного копирования КЗК-812C-1-1805000
/17.gif)
10
10
КЗК-812С-1-1808000
23
23
22
22
22
22
21
21
21
21
21
21
21
21
21
21
20
20
19
19
19
19
18
18
17
17
17
17
17
17
16
16
15
15
15
15
14
14
13
13
12
12
11
11
9
9
8
8
7
7
6
6
6
6
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1805030 | К***0 | Блок пружин | |
| КЗК-812С-1-1805000 | К***0 | Механизм продольного копирования | |
| КЗК-812С-1-1805040 | К***0 | Тяга | |
| КЗК-812С-1-1805070 | К***0 | Рычаг | |
| КЗК-812С-1-1805070-01 | К***1 | Рычаг | |
| КЗК-812С-1-1808000 | К***0 | Рамка переходная | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Винт | |
| 4 | К***0 | Труба | |
| 5 | К***6 | Головка | |
| 6 | К***1 | Палец | |
| 7 | К***3 | Втулка | |
| 8 | К***1 | Пробка | |
| 9 | К***1 | Пружина | |
| 10 | К***2 | Пружина | |
| 11 | К***4 | Тяга | |
| 12 | К***8 | Пробка | |
| 13 | П***3 | Головка | |
| 14 | П***1 | Головка | |
| 15 | 6***5 | Шар | |
| 16 | Г***6 | Гайка М20-6G-5916 | |
| 17 | Ш***9 | Шайба 20.01-9649 | |
| 18 | В***2 | Кольцо | |
| 19 | В***3 | Кольцо | |
| 20 | 6***0 | Ось | |
| 21 | Ш***7 | Шплинт 5х32-397 | |
| 22 | 6***2 | Подшипник | |
| 23 | В***2 | Гидроцилиндр |
