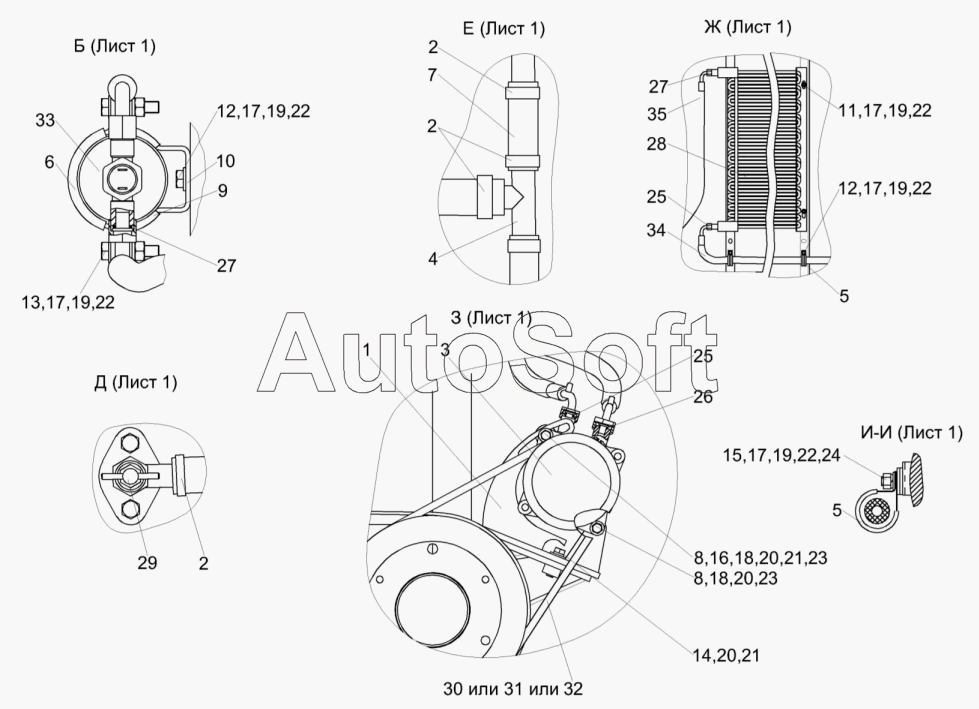

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка компрессора КЗК-7-0113030-02 (лист 2)
/196.gif)
27
27
19
19
19
19
19
20
20
20
21
21
22
22
22
22
22
23
23
24
25
25
26
18
18
28
29
30
31
32
33
34
35
9
1
2
2
2
3
4
5
5
6
7
8
8
10
11
12
12
13
14
15
16
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0113030-02 | К***2 | Установка компрессора | |
| 1 | К***0 | Кронштейн | |
| 2 | А***0 | Хомут стяжной | |
| 3 | К***1 | Компрессор | |
| 4 | К***0 | Тройник | |
| 5 | К***7 | Хомут | |
| 6 | У***0 | Хомут | |
| 7 | К***4 | Шланг | |
| 8 | К***А | Болт специальный | |
| 9 | У***6 | Уплотнитель | |
| 10 | У***5 | Скоба | |
| 11 | У***3 | Болт | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М8-6eх35-7796 | |
| 14 | Б***6 | Болт М10-6eх35-7796 | |
| 15 | Б***2 | Болт М8-6eх20-7802 | |
| 16 | Г***6 | Гайка М10-6G-2526 | |
| 17 | Г***5 | Гайка М8-6G.8-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10.65Г-6402 | |
| 21 | Ш***8 | Шайба C 10.01-6958 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | Ш***1 | Шайба C.12.01-11371 | |
| 25 | 0***0 | Кольцо уплотнительное 3/4 | |
| 26 | 0***0 | Кольцо уплотнительное 7/8 | |
| 27 | 0***0 | Кольцо уплотнительное 9/16 | |
| 28 | 9***0 | Конденсатор | |
| 29 | В***О | Кран ВС11-О | |
| 30 | P***2 | Ремень | |
| 31 | S***2 | Ремень | |
| 32 | S***w | Ремень | |
| 33 | 0***2 | Ресивер | |
| 34 | 0***3 | Хладонопровод 05-070031-03 | |
| 35 | 0***0 | Хладонопровод 05-070032-00 |
