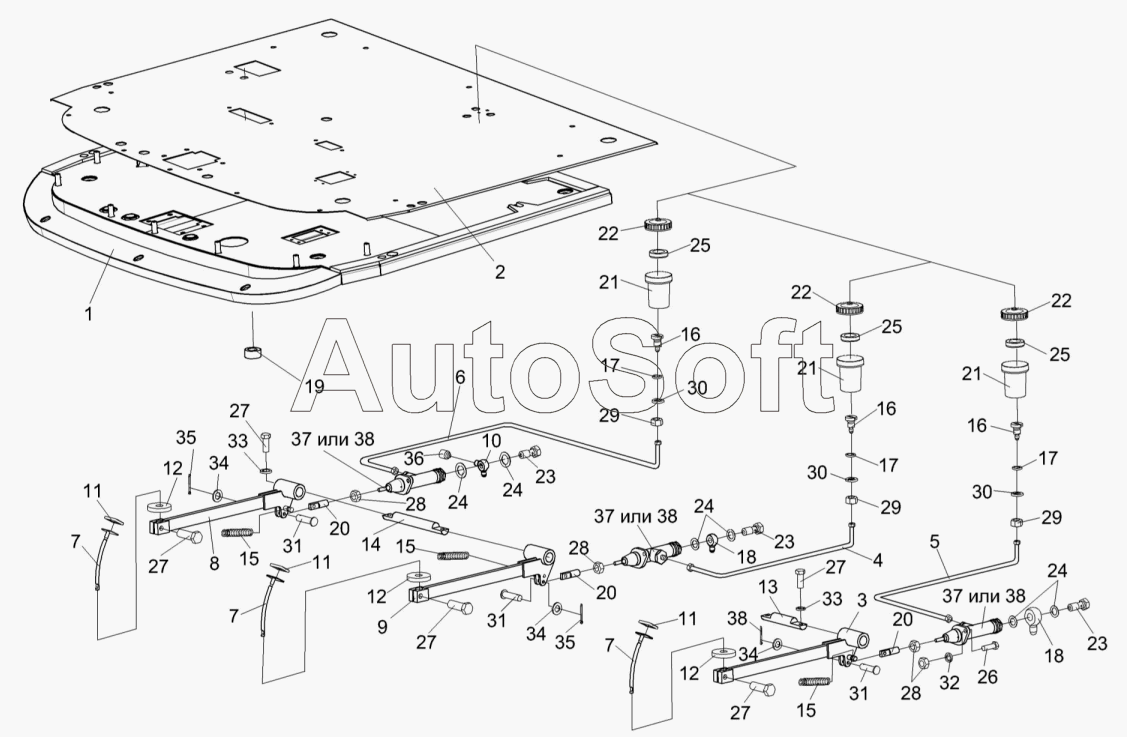

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Рычаги и трубопроводы площадки управления
/202.gif)
29
29
29
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
24
25
25
25
26
27
27
27
27
27
28
28
28
19
30
30
30
31
31
31
32
33
33
34
34
34
35
35
36
37
37
37
38
38
38
38
10
1
2
3
4
5
6
7
7
7
8
9
11
11
11
12
12
12
13
14
15
15
15
16
16
16
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-1-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***В | Коврик | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Рычаг | |
| 8 | К***0 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 10 | У***0 | Угольник | |
| 11 | К***2 | Подушка | |
| 12 | К***2 | Шайба | |
| 13 | К***5 | Ось | |
| 14 | К***6 | Ось | |
| 15 | У***А | Пружина | |
| 16 | У***9 | Штуцер бачка | |
| 17 | У***3 | Шайба | |
| 18 | У***2 | Угольник | |
| 19 | У***3 | Втулка | |
| 20 | Р***2 | Вилка | |
| 21 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 22 | 5***5 | Крышка бачка | |
| 23 | 5***3 | Болт | |
| 24 | 7***5 | Прокладка | |
| 25 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 26 | Б***6 | Болт М8-6ех30-7796 | |
| 27 | Б***6 | Болт М10-6ех30-7796 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 30 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 31 | 6***0 | Ось 6-8 b12х30-9650 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***1 | Шайба С8.01-11371 | |
| 35 | Ш***7 | Шплинт 2х20-397 | |
| 36 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 37 | Т***0 | Цилиндр главный привода тормозов | |
| 38 | Е***3 | Главный цилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
