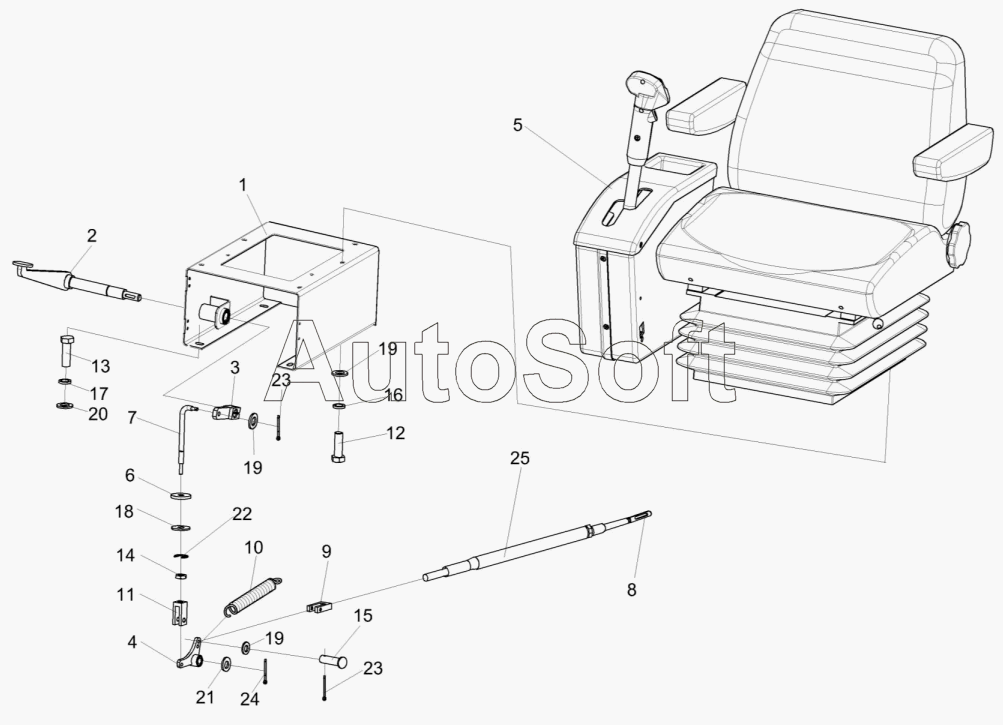

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Установка сиденья КЗК-12-011929
/204.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Кронштейн | |
| 2 | К***А | Педаль | |
| 3 | К***0 | Рычаг | |
| 4 | К***А | Рычаг | |
| 5 | К***Б | Сиденье | |
| 6 | К***6 | Шайба | |
| 7 | К***8 | Тяга | |
| 8 | К***6 | Вилка | |
| 9 | К***1 | Вилка | |
| 10 | Р***Б | Пружина | |
| 11 | У***4 | Вилка | |
| 12 | Б***6 | Болт М8-6eх20-7796 | |
| 13 | Б***6 | Болт М10-6ех25-7796 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | 6***0 | Ось 6-8 b12х30-9650 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба С12.01-6958 | |
| 19 | Ш***1 | Шайба C.8.01-11371 | |
| 20 | Ш***1 | Шайба С10.01-11371 | |
| 21 | Ш***1 | Шайба C.16.01-11371 | |
| 22 | Ш***8 | Шайба 9.65Г-11648 | |
| 23 | Ш***7 | Шплинт 2х20-397 | |
| 24 | Ш***7 | Шплинт 2,5х20-397 | |
| 25 | 1***0 | Трос дистанционного управления |
