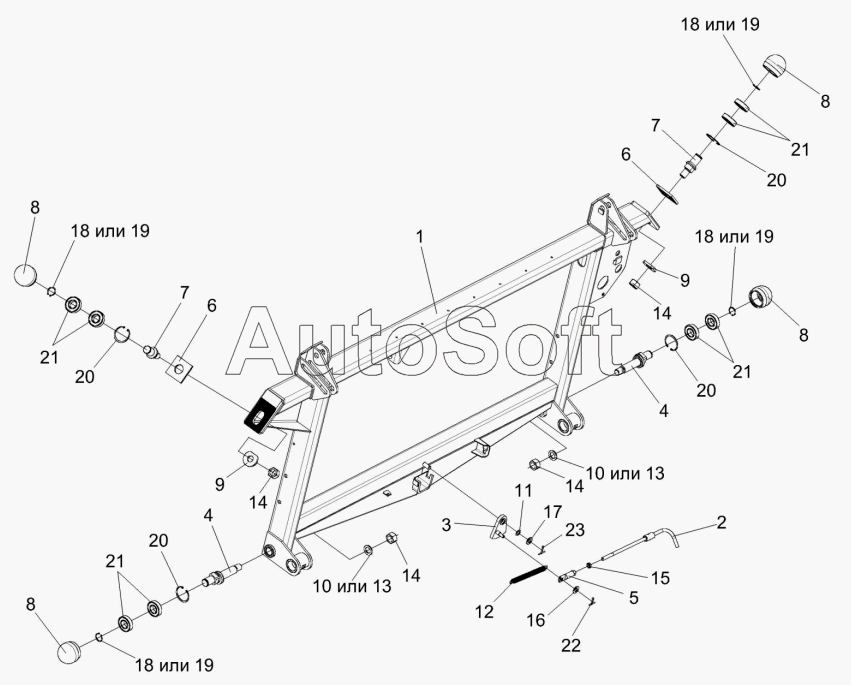

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Рамка переходная КЗК-812С-1-1808000 (лист 2)
/21.gif)
10
10
23
22
21
21
21
21
20
20
20
20
19
19
19
19
18
18
18
18
17
16
15
14
14
14
14
13
13
12
11
9
9
8
8
8
8
7
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1808080 | К***0 | Ролик | |
| КЗК-812С-1-1808000 | К***0 | Рамка переходная | |
| КЗК1780010 | К***0 | Ролик | |
| КЗК1780020 | К***0 | Тяга | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Рукоятка | |
| 3 | К***0 | Фиксатор | |
| 4 | К***0 | Ось-эксцентрик | |
| 5 | К***0 | Гайка | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Ось | |
| 8 | К***3 | Ролик | |
| 9 | К***1 | Шайба | |
| 10 | К***2 | Шайба | |
| 11 | К***3 | Шайба | |
| 12 | К***3 | Пружина | |
| 13 | К***5 | Шайба | |
| 14 | Г***5 | Гайка М24х2-6G-5915 | |
| 15 | Г***6 | Гайка М 12-6G-5916 | |
| 16 | Ш***1 | Шайба С.10.01-11371 | |
| 17 | Ш***1 | Шайба С.16.01-11371 | |
| 18 | В***0 | Кольцо | |
| 19 | В***2 | Кольцо | |
| 20 | В***3 | Кольцо | |
| 21 | 1***2 | Подшипник 180206-8882 | |
| 22 | Ш***7 | Шплинт 3,2х20-397 | |
| 23 | Ш***7 | Шплинт 3,2х25-397 |
