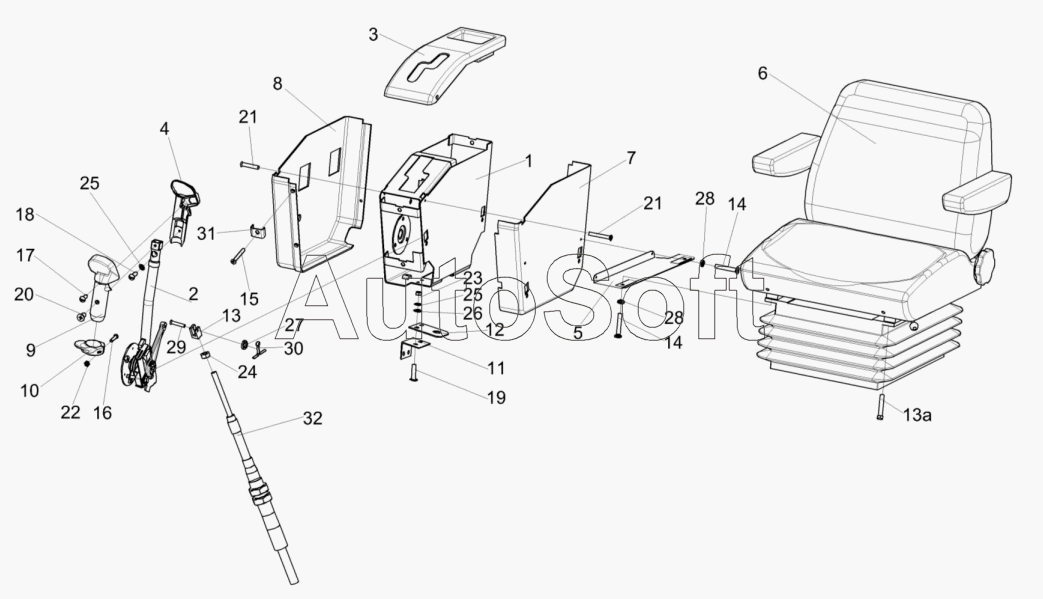

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2014). Сиденье КЗК-12-0119290Б
/217.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13а
14
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119290Б | К***Б | Сиденье | |
| КЗК-12-0119890А | К***А | Блок управления | |
| 1 | К***А | Корпус | |
| 10 | К***4 | Упор | |
| 11 | К***5 | Уголок | |
| 12 | К***8 | Пластина | |
| 13 | У***1 | Вилка | |
| 13а | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | В***0 | Винт 2-5х2х25-10620 | |
| 16 | В***3 | Винт В.М3-6eх20-17473 | |
| 17 | В***3 | Винт В.М4-6eх12-17473 | |
| 18 | В***3 | Винт В.М5-6eх12-17473 | |
| 19 | В***3 | Винт В.М5-6ех14-17473 | |
| 2 | К***А | Рычаг | |
| 20 | В***5 | Винт В2.М5-6eх12-17475 | |
| 21 | В***5 | Винт В2.М8-6ех16-17475 | |
| 22 | Г***7 | Гайка М3-6G-5927 | |
| 23 | Г***7 | Гайка М5-6G-5927 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Ш***2 | Шайба 5.65Г-6402 | |
| 26 | Ш***8 | Шайба А5.01-6958 | |
| 27 | Ш***1 | Шайба С.6.01-11371 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | 6***0 | Ось 6-6 b12х30-9650 | |
| 3 | К***0 | Крышка | |
| 30 | Ш***7 | Шплинт 1,6х16-397 | |
| 31 | 6***4 | Держатель | |
| 32 | 1***0 | Трос дистанционного управления | |
| 4 | К***0 | Корпус | |
| 5 | К***А | Кронштейн | |
| 6 | 8***1 | Сиденье | |
| 7 | К***9 | Кожух | |
| 8 | К***1 | Кожух | |
| 9 | К***3 | Корпус |
